串式光纤光栅传感器-准分布式光纤光栅传感器-多点FBG温度计的概念

  • 北京大成永盛科技有限公司是一家专业的串式光纤光栅传感器厂家,提供串式光纤光栅温度传感器、准分布式光纤光栅应变传感器、多点光纤光栅应力传感器、光纤光栅传感器组网阵列等信息;串式光纤光栅传感器品牌为“北诺、OFSCN、毛细、PEINO”等。

本文介绍了串式光纤光栅传感器的概念(又叫准分布式光纤光栅传感器、阵列式光纤光栅传感器,多点FBG温度计),回答了“一个串式光纤光栅温度传感器中可以集成多少个光纤光栅?” 这一问题。同时介绍了北诺®毛细®无缝钢管光纤光栅温度传感器可以封装光纤光栅串(FBGs),同时进行多点温度测试,并给出了具体产品实物图和实测图。



一、准分布式光纤光栅传感器的概念及光纤光栅数量(串式光纤光栅传感器)

在一条光纤上刻制多个不同波长的FBG布拉格光纤光栅,形成光纤光栅串(FBGs),并封装成一条光纤光栅传感器的产品被称为串式光纤光栅传感器,也被称为准分布式光纤光栅传感器,或阵列式光纤光栅传感器。

串式光纤光栅传感器,可以实现只用一条传感器,对多个点和多个参量的同时测量。

从理论上说你可以在一条光纤上刻制无数个光纤光栅,只要在不同的光纤光栅上保持不同的布拉格波长即可。

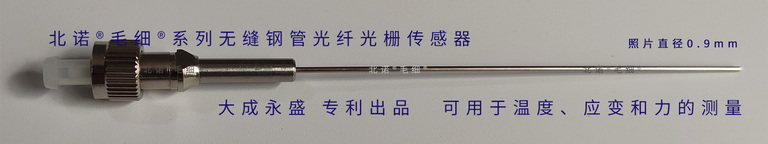

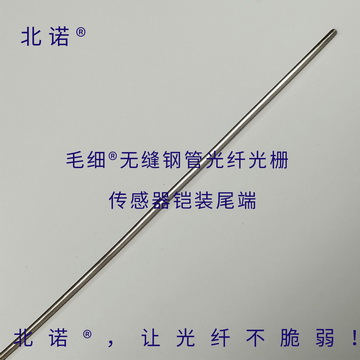

北诺®毛细®无缝钢管光纤光栅传感器接头 北诺®毛细®无缝钢管光纤光栅传感器尾端

图1

图2


但从实际上来讲,由于光纤光栅解调仪宽带光源和接收检测模块的限制,波长频段是有限制的。同时,由于布拉格波长会随温度和应变的影响而产生变化。因此,必须保证光纤光栅布拉格波长间的间隙距离不发生重叠。这样,光纤光栅解调仪才可以根据不同的反射波长来区分不同的光纤光栅(FBG)。

影响光纤光栅数量的另一个特性是接收布拉格光栅反射时的可用功率。这取决于解调仪的发射功率,沿途的损耗(包括弯曲损耗,连接器损耗,接头损耗,光纤长度损耗)以及布拉格光栅的反射率。

因此,有很多情况会影响光纤光栅的数量,一般来说,在常用的C波段,单根串式光纤光栅传感器上推荐使用不超过13 或 14个光纤光栅。

短段北诺®毛细®无缝钢管光纤光栅传感器(应力/应变/温度)实物图

图3


二、准分布式光纤光栅传感器及光纤光栅串实物图(串式光纤光栅传感器)


北京大成永盛科技有限公司具有丰富的光纤光栅串封装经验,可以为客户提供串式光纤光栅传感器(又名准分布式光纤光栅传感器)。具体例子详见下图4、5,该图所示光纤在很短的长度上刻写了8个不同波长的光纤光栅串,能够实现8个点的同时测量。

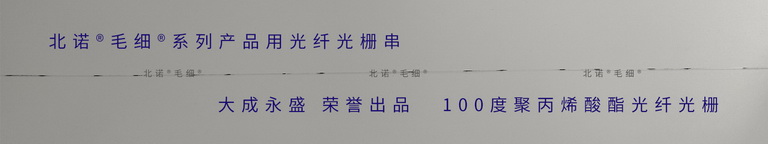

北诺®毛细®无缝钢管光纤光栅传感器用光纤光栅串

图4

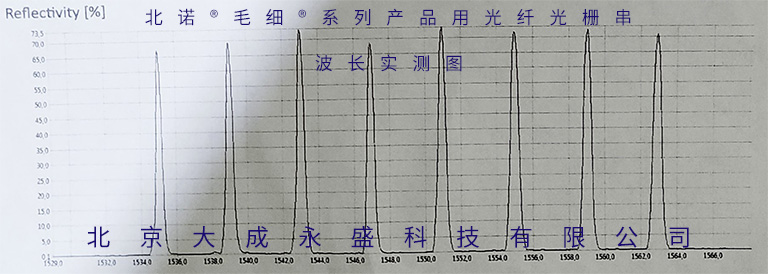

北诺®毛细®无缝钢管光纤光栅传感器用光纤光栅串的波形图

图5

(上图5显示了一条刻写了8个不同波长的光纤光栅串在光频谱仪上的波长分布)

长段北诺®毛细®无缝钢管光纤光栅温度传感器实物图

图6


我们的理念是:“北诺®,让光纤不脆弱!”

声明:本公司系列产品多包含了包括商标和专利在内的多项知识产权,为推动行业发展和技术进步,北诺®毛细®系列无缝钢管光纤光栅传感器价格适中,鼓励大家正规渠道购买。未经授权,请勿仿制!
