光纤光栅管道压力传感器原理:
OFSCN®光纤光栅管道压力传感器是大成永盛光纤光栅应变传感器的一种定制应用。采用定制卡具把光纤光栅应变传感器环向固定在管道上,可对相应管道的压力进行测量,也可对管道的环向应变进行测量。
光纤光栅管道压力传感器产品结构与外观:
OFSCN®光纤光栅管道压力传感器即OFSCN®金属封装光纤光栅应变传感器,可定制耐高温产品,可定制温度补偿产品,可根据管道情况定制不同卡具。
光纤光栅管道压力传感系统组成:
OFSCN®光纤光栅管道压力传感系统由OFSCN®光纤光栅管道压力传感器,OFSCN®传感器安装卡具和OFSCN®光纤光栅解调仪组成,共同构成光纤光栅管道压力监测系统。
光纤光栅管道压力传感器安装示意:
![]() |

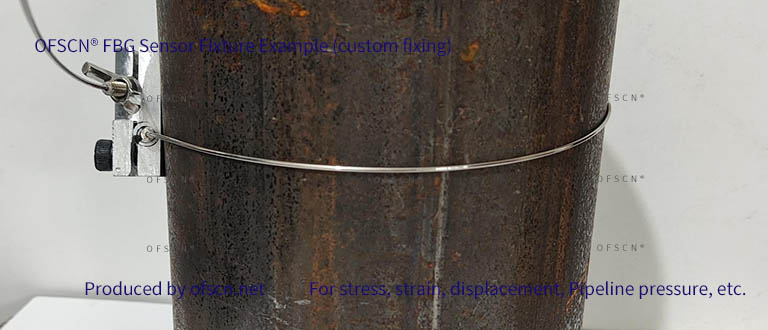

OFSCN®系列光纤光栅应变传感器管道应变安装示例(定制卡具),管道环向应变、压力测量(01) |
![]() |

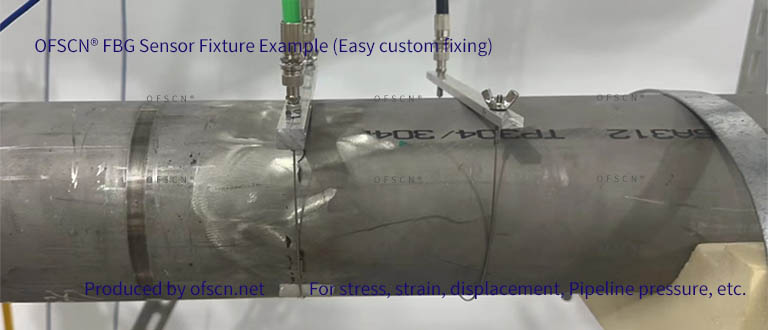

OFSCN®系列光纤光栅应变传感器管道应变安装示例(定制卡具),管道环向应变、压力测量(02) |
![]() |

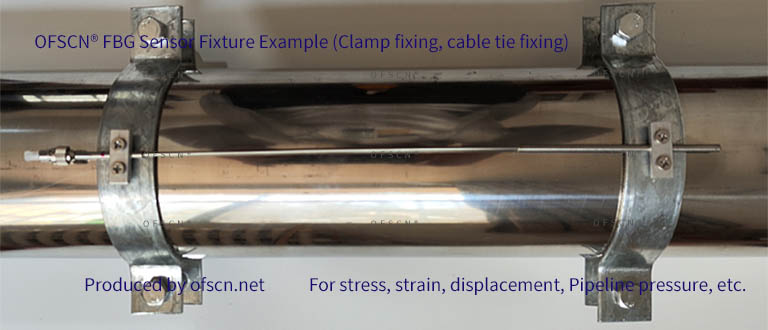

OFSCN®系列光纤光栅应变传感器管道卡箍安装示例(定制卡具),管道纵向测量 |
光纤光栅管道压力传感器优点:
OFSCN®光纤光栅(Fiber Bragg Grating, FBG)管道压力传感器相比传统的电学传感器,具有诸多显著优势:
抗电磁干扰强:OFSCN®光纤光栅管道压力传感器所用光纤本身是绝缘体,不受电磁波影响,非常适合在强电磁环境、高压或易燃易爆等危险场所使用,避免了电磁干扰导致的测量误差或设备损坏。
本征安全: OFSCN®光纤光栅管道压力传感器是无源器件,不带电,避免了电火花等危险,因此非常适用于瓦斯、油气等易燃易爆环境下的管道压力监测,具有极高的本征安全性。
耐腐蚀性好: OFSCN®光纤光栅管道压力传感器所用光纤及封装材料具有良好的化学稳定性,不易受腐蚀性介质的影响,延长了传感器在恶劣环境下的使用寿命。
体积小、重量轻: OFSCN®光纤光栅管道压力传感器常规直径1.1mm,本身非常细,使得传感器体积小巧,重量轻,易于集成到管道系统中,尤其适用于空间有限或需要轻量化设计的场合。
传输距离远、损耗低: OFSCN®光纤光栅管道压力传感器中的光信号在光纤中传输距离远,损耗低,可以实现长距离的分布式监测,减少了中继设备的需求,降低了系统复杂性和成本。
可复用性强,易于组网: 可以在一根光纤上串联多个光纤光栅传感器,实现多点、分布式测量,从而大大简化了布线,提高了系统集成度,并降低了整体成本。
灵敏度高、响应速度快: OFSCN®光纤光栅管道压力传感器对压力的变化响应灵敏,能够实时、准确地捕捉到微小的压力波动,响应速度快,适合动态监测。
长期稳定性好: OFSCN®光纤光栅管道压力传感器所用材料的物理和化学性能稳定,使得OFSCN®光纤光栅管道压力传感器在长期使用过程中仍能保持较高的测量精度和稳定性,漂移小。
易于实现远程监测: 结合光纤通信技术,可以方便地实现对管道压力的远程实时监测和数据传输,便于集中管理和故障诊断。
OFSCN®光纤光栅管道压力传感器凭借其独特的优势,在石油、天然气、化工、水利等行业的管道压力监测领域展现出巨大的应用潜力。
OFSCN®光纤光栅管道压力传感器测量对象举例:
OFSCN®光纤光栅管道压力传感器常见的测量对象
OFSCN®光纤光栅管道压力传感器的测量对象主要围绕管道内部或外部的压力变化,这些压力变化通常是由管道内介质、管道结构变形或外部环境因素引起的。具体的测量对象包括:
管道内流体压力:
气体压力: 天然气管道、煤气管道、化工气体管道等。通过OFSCN®光纤光栅管道压力传感器监测管道内气体的压力,可以判断是否存在泄漏、堵塞或异常波动。
液体压力: 石油管道、水(自来水、污水、孔隙水)管道、化工液体管道等。OFSCN®光纤光栅管道压力传感器监测液体压力有助于发现泄漏、评估输送效率、以及在特定应用中监测流体的流动压力。
管道结构相关压力:
应变引起的压力: 当管道受到外部载荷(如土壤沉降、地质灾害、车辆碾压等)或内部压力过高时,管道本身会发生微小的形变(应变)。OFSCN®光纤光栅管道压力传感器可以将这种应变转化为等效的压力信号进行测量。这实际上是间接测量结构应力或压力。
管土界面压力: 埋地管道在土壤中,土壤对管道会产生压力。通过OFSCN®光纤光栅管道压力传感器监测管土界面压力,可以评估土壤对管道的影响,特别是在滑坡、沉降等灾害区域。
设备或装置中的压力: 在某些工业设备或机械装置中,OFSCN®光纤光栅管道压力传感器可以测量其内部或关联管道的压力,例如钻井设备、炼油厂或化工厂的反应釜、储罐、泵体等。
环境相关压力:
孔隙水压力: 在土木工程中,特别是大坝、边坡、地下结构等,监测土壤或岩体中的孔隙水压力对于评估稳定性和潜在灾害(如滑坡)至关重要。
地质压力/土压力: 测量土壤或岩石对埋地管道或结构的压力,有助于评估地质活动(如地震、沉降)对管道的影响。
总结来说,OFSCN®光纤光栅管道压力传感器测量的“压力”可以分为两大类:
直接介质压力: 管道内部气体或液体的压力。
由力或应变引起的等效压力: 管道受外部作用力(如土壤载荷、结构变形)时,传感器通过测量管道材料的应变,间接反映或推算出作用在管道上的压力。
