高强度光纤光栅 - 无剥除涂覆层光纤光栅 - 高抗拉大应变FBG - 应变量≥25000με

  • 北京大成永盛科技有限公司是一家专业的高强度光纤光栅生产厂家,提供高强度光纤光栅参数、定制、波长、使用等信息;高强度光纤光栅品牌为“北诺、OFSCN、毛细、PEINO”。批量采购,价格更优!



产品别名:飞秒激光光纤光栅、高强度光纤光栅、高可靠性光纤光栅、耐高温光纤光栅、聚酰亚胺光纤光栅、不剥涂层光栅、大应变光纤光栅、高抗拉光纤光栅。

本产品为采用飞秒激光刻写方式在高强度光纤上刻写的光纤光栅,透过涂覆层无剥除直写,聚丙烯酸酯/聚酰亚胺涂覆,高强度光纤光栅(FBG)。基于其高强度、高抗拉特性,可单独购买使用,或配套用于大成永盛“光纤光栅应变传感器(FBG应变计),光纤光栅应力传感器(FBG拉力计)”。光纤光栅(FBG)参数仅为参考,制成光纤光栅传感器(FBG sensor)后参数会略有变化,随用户需求不同可提供定制。

高强度光纤光栅品牌:北诺、毛细、OFSCN

布拉格FBG光纤光栅实物视频展示:



高强度光纤光栅产品特色

传统光纤光栅在采用紫外光掩模板生产时,为了克服光纤涂覆层对于紫外光的阻挡和吸收,需要剥除涂覆层,并在刻写光纤光栅后进行重涂敷操作,这一操作会降低成品光纤光栅的强度,损失FBG抗拉能力。

北京大成永盛科技有限公司的高强度光纤光栅,精选OFSCN®高强度光纤,采用飞秒激光直接刻写而成,在布拉格光纤光栅的生产过程中无需剥除涂覆层,制成的高强度光纤光栅具有无损伤、高强度、高抗拉、波长定制灵活等优点。可被用于“北诺®毛细®无缝钢管系列光纤光栅应变传感器(FBG应变计),光纤光栅应力传感器(FBG拉力计)”,也可不封装单独使用。


布拉格FBG光纤光栅参数列表

参数值

尾纤+光纤光栅(FBG)长度

由客户定制的长度确定

光纤光栅(FBG)工作温度范围

-200 ~ 300℃(摄氏度)

光纤光栅(FBG)用光纤类型

高强度光纤

光纤光栅(FBG)用光纤涂覆层

丙烯酸酯/聚酰亚胺

光纤光栅(FBG)波长偏差

+/-0.3nm

是否可做多点

可定制光纤光栅串

FBG光纤光栅类型

布拉格光纤光栅,默认切趾

FBG光纤光栅长度

5 ~8mm

FBG光纤光栅中心波长

常规C波段1525 ~ 1565nm,可扩展1510 ~ 1590nm

光纤光栅(FBG)带宽 @3dB

≤0.4nm

光纤光栅(FBG)SLSR抑制比

≥15db

光纤光栅(FBG)反射率

≤75%可定制

光纤光栅(FBG)存储温度

-40 ~ 85℃(摄氏度)

光纤光栅(FBG)应变量

常规≥25000με(微应变),定制≥40000με

高强度光纤光栅所用光纤参数:

点击此处查看OFSCN®高强度光纤光栅可用光纤的参数(定制的OFSCN®高强度光纤):

300℃ SM Polyimide Optical Fiber - High & Low Temperature Optical Fiber - Doped/Pure Silicon Core Optical Fiber

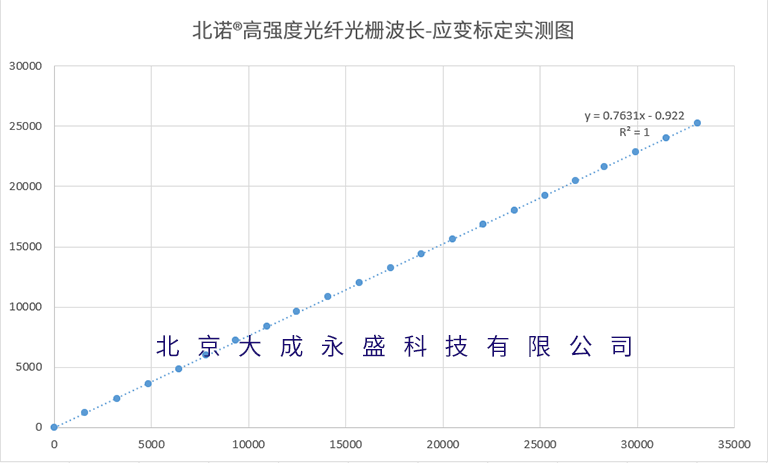

附图1:

附图2:

Y轴单位με,X轴单位pm


OFSCN®高强度光纤光栅主要特点:

  • 高可靠性和高机械强度:由于采用了筛选过的高强度聚酰亚胺涂覆光纤,并结合了飞秒激光不剥除涂层的刻写方式最大限度地保留了光纤原始的机械强度,大大降低了光纤在生产和使用过程中的断裂风险,确保了产品在严苛环境下的长期稳定性。
  • 耐高温性能极佳:聚酰亚胺涂层能够承受高达300℃甚至更高的温度,这使得光纤光栅在高温环境下能长期稳定工作。飞秒激光刻写技术不会破坏涂层,进一步保障了产品的耐高温特性。
  • 无需剥除涂层:飞秒激光能够直接穿透聚酰亚胺涂层在光纤纤芯内刻写光栅,省去了传统工艺中的涂层剥除和重涂敷环节,提高了生产效率,同时避免了对光纤的潜在损伤。
  • 尺寸小巧,耐化学腐蚀:聚酰亚胺涂层薄,使得光纤整体尺寸更小。同时,该涂层具有优异的耐化学腐蚀性能,能在油气、化工等恶劣环境中稳定运行。
  • 应用灵活:栅区长度可选2mm、3mm、4mm、5mm、6mm、8mm,为客户提供了更精细的定制选择,以满足不同的测量需求。

OFSCN®高强度光纤光栅可能的应用场景和行业:

该款光纤光栅/光纤光栅串凭借其突出的高可靠性、高机械强度、耐高温和非侵入式生产工艺,在多种特殊和高要求的应用场景下都具有广阔前景。

OFSCN®高强度光纤光栅应用场景举例:

  • 封装后使用:可作为核心传感元件,封装后制成各种传感器,用于:
    • 航空航天:监测发动机、机身结构在极端温度和应力下的应变和振动,由于其高可靠性,特别适合用于关键部件的长期健康监测。
    • 土木工程:用于桥梁、隧道、大坝等大型基础设施的结构健康监测,其高强度可以更好地抵抗施工和使用过程中的意外损伤。
    • 工业领域:监测高温高压设备(如锅炉、管道)的应力和应变,其高可靠性能够确保测量数据的长期准确性。
  • 不封装直接使用:在实验室或科研环境中,该光纤光栅可直接用于:
    • 高温高应力实验:直接用于测量高温高应力设备或材料的应力、应变、振动等参数,其高强度能承受更高的实验载荷。
    • 恶劣环境监测:在化工、冶金等腐蚀性或高温环境中,直接进行结构健康监测,无需担心光纤本身因环境影响而损坏。
