500℃光纤光栅温度传感器 - 单点/多点FBG温度计 - 耐高温低温 - 飞秒激光逐点刻写FBG温度传感器

  • 北京大成永盛科技有限公司是一家专业的500℃光纤光栅温度传感器厂家,提供500℃光纤光栅温度传感器原理、专利的封装设计方案、工作温度范围、优点缺点、安装使用、标定实验报告等信息;500℃光纤光栅温度传感器品牌为“北诺、OFSCN、毛细、PEINO”等。批量采购,价格更优!

产品别名:飞秒光纤光栅传感器,FBG温度计,温度感应器,温度探头,温度器,测温器,光纤光栅探针,FBG探头,光纤温度传感器,FBG温度传感器,高温光纤传感器,500度光纤光栅传感器,工业光纤温度计,不锈钢光纤光栅传感器,分布式温度传感器,准分布式温度传感器,聚酰亚胺光纤传感器,耐腐蚀温度传感器,耐辐照光纤光栅温度传感器。

产品功能;耐低温零下200℃,耐高温600摄氏度的单点/多点温度检测,温度测量。本产品可定制为耐辐照光纤光栅温度传感器。

500℃光纤光栅温度传感器视频讲解:

500℃光纤光栅温度传感器产品概述:

北诺®500摄氏度毛细®无缝钢管光纤光栅温度传感器由光纤接头(FC、SC、LC、ST等)、不锈钢无缝钢管和单点/串式飞秒光纤光栅(FBG)封装组成,光纤光栅为飞秒激光逐点刻写方式刻写。

是一款具有灵敏度高、热传导快、准确度好以及体积小、重量轻、高抗拉、高抗压、耐高温、防水防潮、无可燃物、耐腐蚀等特点的光纤光栅传感器

利用布拉格光栅(FBG)的测温特性,可将本传感器探入、卡入、表贴、胶粘或埋入到被测结构体内进行温度检测和监测。可广泛应用于工业生产、电力、铁路、军工、航空航天等领域的单点式或准分布式温度测量。

推荐结构01
推荐结构02

北诺®500摄氏度毛细®无缝钢管光纤光栅温度传感器既可以封装单点飞秒光纤光栅,也可以封装多点飞秒光纤光栅串(光纤光栅阵列) 。

该款产品目前被定义为500摄氏度产品,其温度与光纤质量及光纤光栅质量均有关系。

该产品封装飞秒光纤光栅,可在500摄氏度环境中长期使用(推荐使用温度零下200摄氏度至500摄氏度,可在更高温度下被反复使用,但不建议高于600摄氏度,所需的产品温度在下单时就要明确)。

从原理和实测上来说,该款光纤光栅温度传感器为通用型产品,不存在光纤光栅解调设备适用问题。配套光纤光栅解调仪后,该产品也可被称为工业用毛细®温度计。

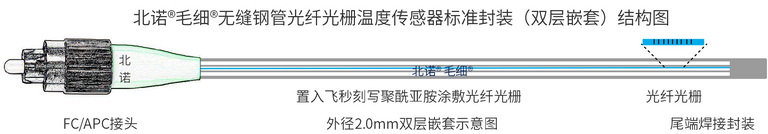

北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)结构图
北诺®毛细®无缝钢管单点式飞秒光纤光栅温度传感器

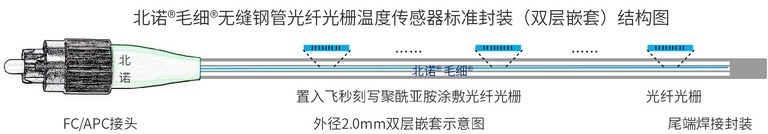

北诺500摄氏度毛细无缝钢管串式(阵列式)光纤光栅传感器(02S型)结构图
北诺®毛细®无缝钢管串式(阵列式)飞秒光纤光栅温度传感器



 500℃光纤光栅温度传感器总体概况:



光纤光栅温度传感器品牌

北诺、毛细、OFSCN

光纤光栅温度传感器产品名称

北诺®500℃光纤光栅温度传感器

光纤光栅温度传感器产品型号

OFSCN-SFBG-ZD500-02S-FC/APC-5M(型号众多,仅为示例)

 北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)平面结构

产品结构:

预制光纤接头+0.9毫米/2.0毫米不锈钢无缝钢管+不锈钢带+不锈钢无缝钢管+单点/多点飞秒光纤光栅+尾端焊接

长度范围

十厘米至数十米(具体长度需视库存而定)


500℃光纤光栅温度传感器所用光纤光栅(FBG)参数:

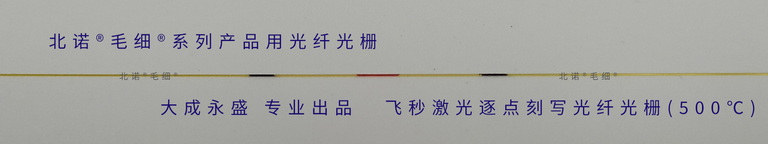

北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)FBG结构
单点式飞秒光纤光栅

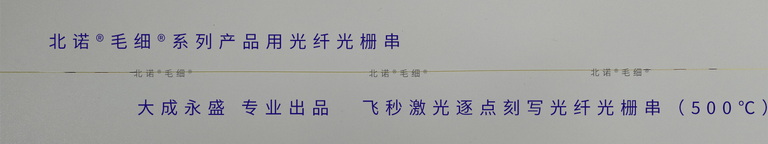

北诺500摄氏度毛细无缝钢管光纤光栅传感器(02S型)FBG串式结构
多点式飞秒光纤光栅串(阵列)

点击此处查看OFSCN®500℃光纤光栅温度传感器可用光纤光栅/光纤光栅串的参数:

飞秒光纤光栅 - 飞秒激光逐点刻写光纤光栅串 - 耐高温低温FBG

镀金光纤光栅 - 镀金光纤光栅串 - 金属光纤刻写FBG - 耐高温/低温镀金光纤FBG

500℃光纤光栅温度传感器所用光纤接头指标:

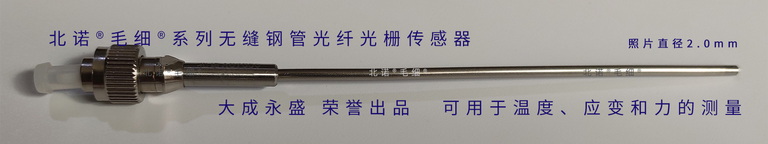

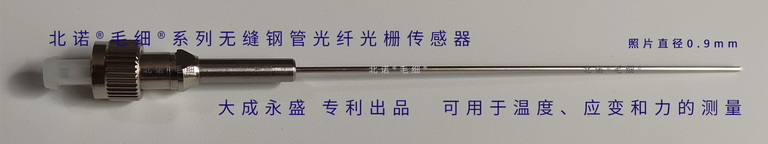

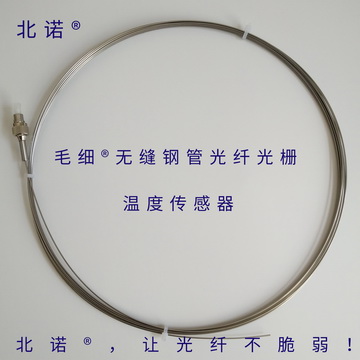

北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)ST接头实物图 北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)成品实物



光纤光栅温度传感器光纤接头类型

FC/APC、FC/PC、SC、LC、ST

光纤光栅温度传感器光纤接头端面类型

APC

PC

光纤光栅温度传感器光纤接头插芯材料

陶瓷

光纤光栅温度传感器光纤接头插入损耗

<0.2db

<0.2db

光纤光栅温度传感器光纤接头回波损耗

>-60db

>-40db

光纤光栅温度传感器光纤接头储存环境

-60℃to+180℃

光纤光栅温度传感器光纤接头工作环境

-60℃to+180℃

※光纤光栅温度传感器光纤接头可选项

FC/APC、FC/PC可选耐高温接头,耐高温接头可耐300度高温(视库存而定)

点击此处查看OFSCN®500℃光纤光栅温度传感器可用光纤接头的参数:

120℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC

200℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC

300℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - APC



500℃光纤光栅温度传感器铠装及尾端:

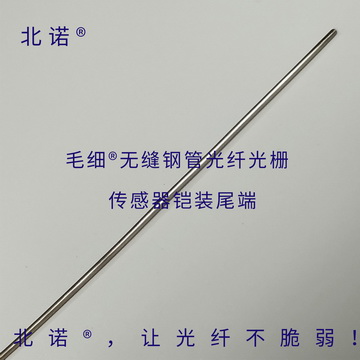

北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)主体结构 北诺500摄氏度毛细无缝钢管单端光纤光栅传感器(02S型)尾端结构



光纤光栅温度传感器铠装类型

北诺®毛细®无缝钢管光纤/光纤光栅传感器标准封装(02S型)

光纤光栅温度传感器铠装直径

2.0mm

光纤光栅温度传感器用不锈钢材质

316L不锈钢+不锈钢带(可选)+316L不锈钢

光纤光栅温度传感器用无缝钢管壁厚

0.2mm+0.2mm(可选)+0.15mm(二层/三层结构)

光纤光栅温度传感器用无缝钢管重量

约 13 g/m(不含接头)

光纤光栅温度传感器抗拉强度

>1600N(不含接头)

光纤光栅温度传感器抗侧压力

>9000N(不含接头)

光纤光栅温度传感器抗压强度

>180Mp(不含接头)

光纤光栅温度传感器尾端封装形式

高温焊接

光纤光栅温度传感器焊接材料

316L不锈钢(与铠装主体材料相同)

※光纤光栅温度传感器铠装及尾端可选项

传感器直径(0.9毫米/2.0毫米/3.0毫米),非常规耐腐蚀方案



500℃光纤光栅温度传感系统组成:

OFSCN®500℃光纤光栅温度传感系统由OFSCN®系列光纤光栅温度传感器,OFSCN®光纤连接线和OFSCN®光纤光栅解调仪组成,共同构成光纤光栅温度传感监测系统。

OFSCN FBG System 01


500℃光纤光栅温度传感器推荐产品结构视频展示:




500℃光纤光栅温度传感器的主要特点:

  • 高灵敏度:能精确探测到微小的温度变化。
  • 热传导快:传感器能迅速响应环境温度的波动。
  • 准确度好:提供精确可靠的温度读数。
  • 体积小、重量轻:小巧轻便的体积使其易于集成到各种结构中。
  • 高抗拉、高抗压:坚固的结构确保在承受巨大机械应力时仍能保持耐用性。
  • 耐高温:封装了飞秒光纤光栅,可在高达 500°C 的环境中长期使用(推荐使用温度范围为-200°C至500°C)。它可反复承受更高的温度,但不建议持续使用高于600°C。
  • 防水防潮:设计使其能在潮湿环境中可靠运行。
  • 无可燃物:不含任何可燃成分,提高了安全性。
  • 耐腐蚀:能够承受腐蚀性环境。
  • 飞秒激光刻写光栅:光栅采用飞秒激光逐点刻写技术精确刻写在掺杂聚酰亚胺光纤上。
  • 坚固结构:一端为光纤接头(常用FC/APC),光栅封装在三层0.9毫米/2.0毫米不锈钢无缝钢管内,尾端焊接。
  • 通用兼容性:基于其原理和实际测试,该传感器是通用型产品,可兼容所有FBG解调仪。搭配光纤光栅解调仪后,它也可被称为工业用温度计。



500℃光纤光栅温度传感器可能的应用场景和行业:

利用布拉格光栅(FBG)的测温特性,该传感器可探入、卡入、表贴、胶粘或埋入到被测结构体内进行温度检测和监测。其多功能性使其适用于各种行业的单点式或准分布式温度测量。

这款传感器坚固的设计和耐高温特性使其成为传统电传感器可能失效或带来安全风险的挑战性环境的理想选择。

500℃光纤光栅温度传感器应用场景举例:

  • 结构健康监测: 监测桥梁、建筑物和其他民用结构中的温度变化。
  • 过程控制: 工业生产线、化工过程和制造中的温度监测。
  • 环境监测: 跟踪恶劣环境中的温度。
  • 设备监测: 评估机械、发动机和电子元件的热性能。
  • 材料测试: 在开发或质量控制过程中评估新材料的温度响应。
  • 智能基础设施: 集成到智能电网和物联网系统中,以获取实时温度数据。

500℃光纤光栅温度传感器应用行业举例:

  • 工业生产:高温环境下的过程监控,生产线中的温度控制,工业炉、窑炉和烤箱的温度监测。
  • 电力行业:电缆、变压器和开关柜的温度监测,发电设备的状态监测,核电站的安全监测。
  • 铁路系统:轨道温度监测,以检测弯曲或应力。火车轴承温度监测,桥梁和隧道的结构健康监测。
  • 军工领域:关键军事设备和系统中的温度传感,国防设施的结构完整性监测。
  • 航空航天:飞机部件、发动机和结构的温度监测。航天器和卫星的健康监测,复合材料固化过程监测。
  • 土木工程:桥梁、隧道、水坝和建筑物的结构健康监测。混凝土固化过程中的温度监测。
  • 石油和天然气:井下温度监测,管道完整性监测,储罐温度监测。
  • 研发:需要恶劣环境下精确温度测量的实验室实验。
