光纤光栅位移传感器产品原理：

OFSCN®光纤光栅位移传感器是大成永盛超大量程光纤光栅应变传感器的一种参量提取应用，其对应关系为：位移=总长度×应变。因此，光纤光栅位移传感器的结构与大成永盛超大量程光纤光栅应变传感器相同，其出厂标定公式为长度与波长对应值。

光纤光栅位移传感器产品结构与外观：

OFSCN®光纤光栅位移传感器即OFSCN®超大量程光纤光栅应变传感器，由光纤接头、全金属不锈钢无缝钢管/弹性材料、及光纤光栅（FBG）封装组成。

光纤光栅位移传感系统组成：

OFSCN®光纤光栅位移传感系统由OFSCN®光纤光栅位移传感器，OFSCN®传感器安装卡具和OFSCN®光纤光栅解调仪组成，共同构成光纤光栅位移监测系统。

OFSCN®系列光纤光栅位移传感器卡具定制与安装示例（仅为示例，可定制）：

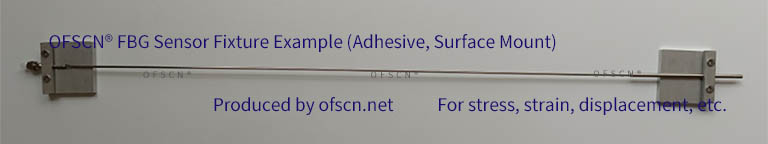

OFSCN®系列光纤光栅应变传感器胶粘、表贴安装示例（定制卡具）

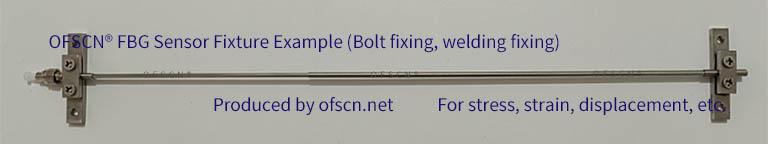

OFSCN®系列光纤光栅应变传感器螺栓固定、焊接安装示例（定制卡具）

OFSCN®系列光纤光栅应变传感器管道卡箍安装示例（定制卡具），管道纵向测量

光纤光栅位移传感器常见应用行业（示例）：

OFSCN®光纤光栅位移传感器的独特优势使其在多个关键行业得到广泛应用：

1. 土木工程：
   • 桥梁监测：测量桥梁的伸缩缝位移、主梁挠度、裂缝开展、塔柱变形、缆索拉伸等，评估桥梁的结构健康状况。
   • 隧道监测：监测隧道衬砌的收敛变形、裂缝变化、地层沉降等。
   • 大坝监测：测量大坝的变形、沉降、裂缝、基岩位移等。
   • 高层建筑：监测建筑物的沉降、倾斜、结构振动、层间位移、裂缝发展。
   • 基坑与边坡：监测基坑开挖引起的周边位移、边坡的滑移、变形，预警地质灾害。
   • 地铁与地下工程：监测地下结构的变形、沉降。
   • 历史建筑与文物保护：监测古建筑的微小变形、裂缝，以便及时采取保护措施。
2. 石油、天然气与石化：
   • 管道监测：监测油气管道的变形、沉降、腐蚀引起的位移，防止泄漏。
   • 海洋平台：监测海洋钻井平台的结构变形、应力、沉降。
   • 储罐：监测大型储油罐的变形、沉降。
3. 交通运输：
   • 铁路：监测铁轨的变形、道床沉降、隧道结构健康。
   • 航空航天：监测飞机机翼、机身、发动机等关键部件的应变、变形，用于结构健康监测。
4. 能源领域：
   • 核电站：监测核反应堆内部及周边结构的变形，因其抗辐射和抗电磁干扰的特性。
   • 风力发电：监测风力发电机叶片、塔筒的振动、变形。
5. 水利工程：
   • 水库大坝：同土木工程，监测水库大坝的变形、渗流等。
6. 地质灾害监测：
   • 滑坡监测：实时监测滑坡体的深部和表面位移，提供预警。
   • 地裂缝监测：监测地表裂缝的开展与闭合。
7. 机械制造与智能装备：
   • 大型设备监测：监测重型机械、工业机器人等设备的运行状态、疲劳损伤引起的位移。
   • 材料试验：在材料力学试验中测量材料的应变、位移。
8. 矿业：
   • 煤矿：监测井下巷道顶板离层位移、围岩变形、支架受压等，提高矿井安全。

光纤光栅位移传感器量程与标定（长度为30厘米的传感器为例）：

光纤光栅位移传感器优点：

OFSCN®光纤光栅位移传感器（OFSCN® FBG Displacement Sensor）因其独特的物理特性和工作原理，相较于传统电学传感器，具有一系列显著的优点：

1. 抗电磁干扰能力强（Immunity to EMI）：
   • OFSCN®光纤光栅位移传感器所用光纤是电介质材料，不导电，完全不受电磁场、射频干扰、雷电、高压电弧等影响。这使得它非常适用于高压输变电、雷电频发区、轨道交通、工业强电磁场等恶劣环境。
   • 传统电学传感器在这些环境下容易受到干扰，导致测量数据失真或设备损坏。
2. 本质安全，防爆（Intrinsic Safety）：
   • OFSCN®光纤光栅位移传感器是无源器件，不带电，不产生火花或电弧。因此，在易燃易爆（如石油、天然气、化工、煤矿）或有毒气体的环境中具有更高的安全性。
   • 无需复杂的防爆处理，简化了系统设计和安装。
3. 耐腐蚀，耐恶劣环境（Corrosion Resistance & Harsh Environment Adaptability）：
   • OFSCN®光纤光栅位移传感器所用光纤材料（石英玻璃）本身具有良好的化学稳定性，不易受酸碱等化学物质腐蚀。
   • 通过合适的封装（如不锈钢、工程塑料、FRP等），传感器可以在潮湿、水下、酸雨、盐雾等腐蚀性环境中长期稳定工作。
4. 体积小，重量轻（Small Size & Lightweight）：
   • OFSCN®光纤光栅位移传感器直径很细，方便嵌入到结构内部或安装在狭窄空间内。
   • 重量轻，对被测结构的影响小，尤其适用于航空航天、复合材料等领域。
5. 和光纤光栅解调仪继承后可实现多点监测（Multipoint Sensing）：
   • 利用光纤布拉格光栅的波长编码特性，可以同时测量多个不同中心波长的FBG传感器。
   • 大大简化了布线，降低了系统复杂度和成本。
6. 传输距离远，信号衰减小（Long Transmission Distance & Low Attenuation）：
   • OFSCN®光纤光栅位移传感器的光信号在光纤中传输衰减非常小，可以实现长距离（数十公里甚至更远）的信号传输，便于数据的集中采集和远程监测。
   • 这对于大型结构（如桥梁、管道、大坝）的监测非常有利。
7. 高灵敏度，高精度（High Sensitivity & High Precision）：
   • OFSCN®光纤光栅位移传感器的波长变化对外界应变变化非常敏感，可以实现微米级的位移测量精度。
   • 重复性好，测量结果稳定可靠。
8. 长期稳定性好（Good Long-term Stability）：
   • OFSCN®光纤光栅位移传感器所用光纤材料的物理化学性质稳定，FBG本身没有活动部件，不易老化，确保了传感器在长期监测中的稳定性。
9. 易于与结构集成（Easy Integration with Structures）：
   • 北京大成永盛科技有限公司针对OFSCN®光纤光栅位移传感器的应用开发了多种安装卡具，使之可以通过粘贴、埋入、焊接等多种方式与被测结构紧密结合，甚至可以预埋在新建结构中。
10. 抗疲劳性好（Good Fatigue Resistance）：
    • OFSCN®光纤光栅位移传感器的材料在承受周期性载荷时，具有较好的抗疲劳性能，适用于长期动态监测。
11. 可用于结构健康监测（Suitable for Structural Health Monitoring, SHM）：
    • 上述所有优点使得OFSCN®光纤光栅位移传感器成为结构健康监测领域的核心技术之一，能够提供实时、准确的结构变形数据，用于评估结构安全性和预测潜在故障。
