镀金光纤光栅 - 镀金光纤光栅串 - 金属光纤刻写FBG - 耐高温/低温镀金光纤FBG

  • 北京大成永盛科技有限公司是一家专业的镀金光纤光栅生产厂家,提供镀金光纤光栅参数、定制、波长、使用等信息;镀金光纤光栅品牌为“北诺、OFSCN、毛细、PEINO”。批量采购,价格更优!

产品别名:飞秒激光光纤光栅、金属光纤光栅、金涂覆光纤光栅、超高温光纤光栅、耐腐蚀光纤光栅、高温光纤光栅。

本产品为需要定制的光纤光栅(FBG)或光纤光栅串,光纤光栅刻写在镀金光纤上,可做聚酰亚胺重涂覆或不做重涂覆,可单独购买使用,或配套用于大成永盛“光纤光栅温度传感器(FBG温度计),光纤光栅应变传感器(FBG应变计),光纤光栅应力传感器(FBG拉力计)”。镀金光纤光栅(FBG)参数仅为参考,制成光纤光栅传感器(FBG sensor)后参数会略有变化,随用户需求不同可提供定制。

镀金光纤光栅品牌:北诺、毛细、OFSCN

布拉格FBG光纤光栅实物视频展示:




镀金FBG光纤光栅参数列表

参数值

镀金光纤尾纤+光纤光栅(FBG)长度

由客户定制的长度确定

镀金光纤光栅(FBG)工作温度范围

由光纤光栅刻写方式确定

镀金光纤光栅(FBG)用光纤类型

镀金光纤

镀金光纤光栅(FBG)用光纤涂覆层

金属

镀金光纤光栅(FBG)波长偏差

+/-0.3nm

是否可做多点

可定制光纤光栅串

镀金FBG光纤光栅类型

布拉格光纤光栅,默认切趾

镀金FBG光纤光栅栅区长度

5 ~8mm

镀金FBG光纤光栅中心波长

订制C波段1525 ~ 1565nm,可扩展1510 ~ 1590nm

镀金光纤光栅(FBG)带宽 @3dB

≤0.2nm

镀金光纤光栅(FBG)SLSR抑制比

≥15db

镀金光纤光栅(FBG)反射率

≤75%可定制

镀金光纤光栅(FBG)存储温度

-40 ~ 50℃(摄氏度)

镀金光纤光栅所用光纤参数:

点击此处查看OFSCN®镀金光纤光栅可用光纤的参数:

Gold-coated Optical Fiber - SM/MM/PM Gold-plated Optical Fiber - Metal Coated Sensing and Communication Fiber Optic

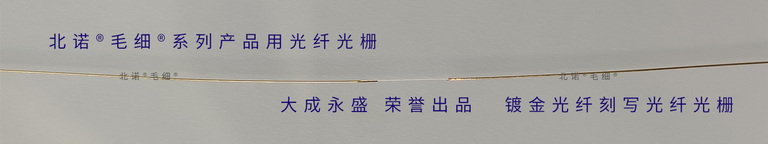

附图1:


OFSCN®镀金光纤光栅主要特点:

  • 超高耐温性:金涂层可以承受高达700℃以上的温度,远超常规涂覆光纤,这使得该光纤光栅能够在极高温环境下长期稳定工作,是高温传感应用的理想选择。
  • 耐腐蚀性强:金涂层具有优异的耐化学腐蚀性能,能够在酸性、碱性或高盐度等恶劣化学环境中稳定运行,不易受环境影响而性能退化。
  • 高机械强度:飞秒激光在刻写光栅时需要剥除金涂层,但光纤本身的玻璃强度并未受损。金涂层本身也具有一定的机械保护作用。
  • 生产工艺先进:飞秒激光逐点刻写技术可以实现高精度和高可靠性的光栅写入,确保了产品的性能一致性。
  • 应用灵活:栅区长度可选2mm、3mm、4mm、5mm、6mm、8mm,为客户提供了更精细的定制选择。

OFSCN®镀金光纤光栅可能的应用场景和行业:

该款光纤光栅/光纤光栅串凭借其突出的超高耐温性和耐腐蚀性,在多种极端环境下的应用中都具有广阔前景。

OFSCN®镀金光纤光栅应用场景举例:

  • 封装后使用:可作为核心传感元件,封装后制成各种超高温或耐腐蚀传感器,用于:
    • 航空航天:监测火箭发动机、涡轮机等关键部件在燃烧室等超高温环境下的温度、应变。
    • 核工业:在反应堆等高辐射、高腐蚀、高温环境中进行参数监测。
    • 石油化工:监测高温、高压、强腐蚀环境下的管道、反应釜等设备的温度和应力。
  • 不封装直接使用:在实验室或科研环境中,该光纤光栅可直接用于:
    • 高温材料测试:直接用于测量高温炉、高温反应器等设备中的应力、应变、位移等参数,进行科学研究和实验数据采集。
  • 极端环境监测:在化工、冶金等极度腐蚀或超高温环境中,直接进行结构健康监测。
