150℃低电压绝缘光纤光栅温度传感器 - 单点/多点布拉格FBG温度计 - 绝缘材料+无缝钢管封装温度传感器

  • 北京大成永盛科技有限公司是一家专业的150℃低电压绝缘光纤光栅温度传感器厂家,提供150℃低电压绝缘光纤光栅温度传感器原理、专利的封装设计方案、工作温度范围、优点缺点、安装使用、标定实验报告、常温击穿电压等信息;150℃低电压绝缘光纤光栅温度传感器品牌为“北诺、OFSCN、毛细、PEINO”等。批量采购,价格更优!

产品别名:光纤光栅传感器,FBG温度计,温度感应器,温度探头,温度器,测温器,光纤光栅探针,FBG探头,光纤温度传感器150℃,FBG温度传感器低电压,绝缘光纤温度探头,高温光纤传感器,不锈钢FBG传感器,可嵌入光纤温度传感器,OFSCN温度传感器,大成永盛FBG传感器,光纤光栅温度探头,分布式温度传感器,准分布式温度传感器。
产品功能;带电状态下的单点/多点温度检测,温度测量;应变、应力传感器的温度补偿。

150℃低电压绝缘光纤光栅温度传感器推荐产品结构视频展示:




150℃低电压绝缘光纤光栅温度传感器产品概述:



北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器由光纤接头(FC、SC、LC、ST等)、绝缘材料、不锈钢无缝钢管和单点/串式光纤光栅(FBG)封装组成,光纤光栅为紫外光掩模板方式刻写,所用光纤为普通或耐高低温单模光纤。

是一款具有低电压绝缘、灵敏度高、热传导快、准确度好以及体积小、重量轻、高抗拉、高抗压、耐高温、防水防潮、无可燃物、耐腐蚀等特点的光纤光栅传感器

利用布拉格光栅(FBG)的测温特性,可将本传感器探入、卡入、表贴、胶粘或埋入到被测结构体内进行温度检测和监测。可广泛应用于工业生产、电力、铁路、军工、航空航天等领域的单点式或准分布式温度测量。

北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器既可以封装单点光纤光栅,也可以封装多点光纤光栅串(光纤光栅阵列) 。

通过选用不同耐高低温等级的绝缘材料及光纤光栅,该产品可适应零下200摄氏度至零上150℃的温度环境,常温击穿电压不小于600伏特,或不小于6000V。从原理和实测上来说,该款光纤光栅温度传感器为通用型产品,不存在光纤光栅解调设备适用问题。配套光纤光栅解调仪后,该产品也可被称为工业用毛细®温度计。

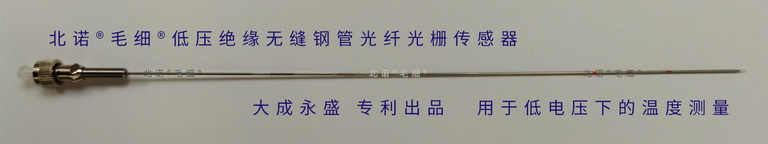

北诺®毛细®无缝钢管低电压绝缘单点式光纤光栅温度传感器

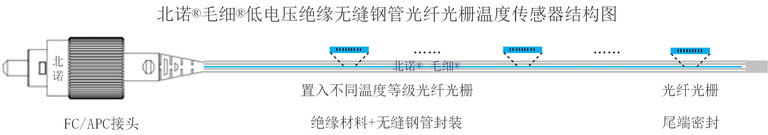

北诺®毛细®无缝钢管低电压绝缘串式(阵列式)光纤光栅温度传感器



150℃低电压绝缘光纤光栅温度传感器总体参数:

光纤光栅温度传感器品牌

北诺、毛细、OFSCN

产品名称

北诺®毛细®低电压绝缘光纤光栅温度传感器

光纤光栅温度传感器产品型号

OFSCN-SFBG-SH100-01-FC/APC-10M(型号众多,仅为示例)

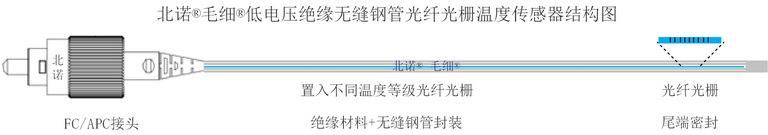

 北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器平面示意图

产品结构:

预制光纤接头+外径2.0/1.0毫米绝缘层+0.6/0.9毫米不锈钢无缝钢管+单点/多点光纤光栅+尾端焊接

长度范围

十厘米至数十米(具体长度需视库存而定)



150℃低电压绝缘光纤光栅温度传感器所用光纤光栅(FBG)参数:

北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器用FBG
单点式光纤光栅(可选串式)
北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器用FBG
单点式光纤光栅(可选串式)

点击此处查看OFSCN®低电压绝缘光纤光栅温度传感器可用光纤光栅/光纤光栅串的参数:

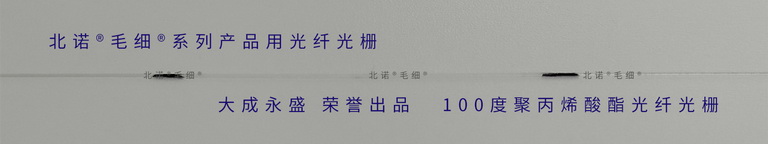

常规光纤光栅 - 常温光纤光栅串 - 紫外光掩模板刻写FBG - 聚丙烯酸酯重涂覆

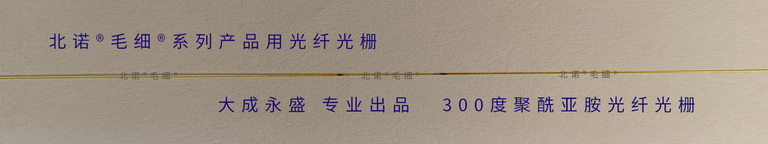

耐高温光纤光栅 - 耐低温光纤光栅串 - 紫外光掩模板刻写FBG - 聚酰亚胺重涂敷

150℃低电压绝缘光纤光栅温度传感器所用光纤接头指标

注意:光纤接头为金属制成,并不绝缘!

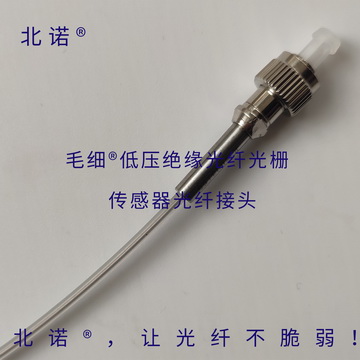

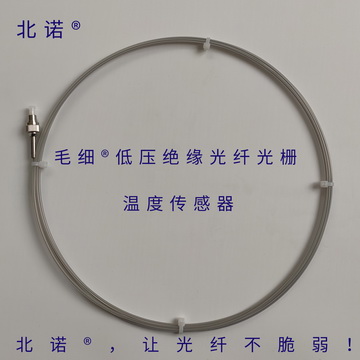

北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器光纤接头-FC 北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器成品实物图

光纤光栅温度传感器光纤接头类型

FC、ST、SC、LC

光纤接头端面类型

APC

PC

光纤接头插芯材料

陶瓷

光纤接头插入损耗

<0.2db

<0.2db

光纤接头回波损耗

>-60db

>-40db

光纤接头储存环境

-40℃to+85℃

光纤接头工作环境

-40℃to+75℃

※光纤接头可选项

FC/APC、FC/PC可选耐高温接头,耐高温接头材料可耐550度高温(视库存而定)

点击此处查看OFSCN®低电压绝缘光纤光栅温度传感器可用光纤接头的参数:

120℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC

200℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC



150℃低电压绝缘光纤光栅温度传感器铠装及尾端:

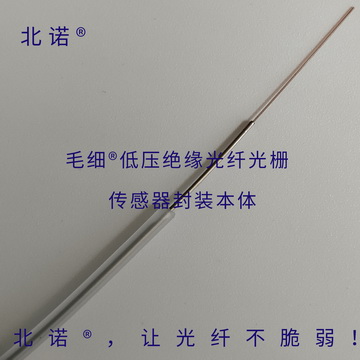

北诺®毛细®无缝钢管低电压绝缘光纤光栅温度传感器主体结构实物图



光纤光栅温度传感器铠装类型

北诺®毛细®无缝钢管光纤/光纤光栅传感器低电压绝缘封装

铠装直径

1.0 / 2.0mm(或其它)

铠装绝缘材料

聚乙烯/特氟龙/聚酰亚胺

无缝钢管材质

304不锈钢

无缝钢管壁厚

根据不同结构计算

光纤光栅温度传感器铠装后重量

根据不同结构计算

铠装后抗拉强度

根据不同结构计算

铠装后抗侧压力

根据不同结构计算

铠装后抗压强度

根据不同结构计算

光纤光栅温度传感器尾端封装形式

焊接密封后绝缘密封

※光纤光栅温度传感器铠装及尾端可选项

传感器直径(1.0毫米/2.0毫米/3.0毫米),非常规耐腐蚀方案



150℃低电压绝缘光纤光栅温度传感系统组成:

OFSCN®低电压绝缘光纤光栅温度传感系统由OFSCN®系列光纤光栅温度传感器,OFSCN®光纤连接线和OFSCN®光纤光栅解调仪组成,共同构成光纤光栅温度传感监测系统。

OFSCN FBG System 01


150℃低电压绝缘光纤光栅温度传感器推荐产品结构视频展示:




150℃低电压绝缘光纤光栅温度传感器的主要特点:

  • 低电压绝缘: 确保在电气环境中的安全和可靠运行。
  • 高灵敏度: 精确检测甚至细微的温度变化。
  • 快速热传导: 快速响应温度波动,提供实时数据。
  • 高准确度: 提供精确可靠的温度测量。
  • 体积小、重量轻: 便于集成到各种结构中,而不会增加显著的体积。
  • 高抗拉、高抗压强度: 针对拉伸和压缩力提供强大的耐用性。
  • 耐高温: 能够在高达150℃的环境中有效运行。
  • 防水防潮: 确保在潮湿环境中的可靠性。
  • 无可燃物: 增强安全性,尤其是在敏感环境中。
  • 耐腐蚀: 能够承受恶劣的化学或环境条件。

150℃低电压绝缘光纤光栅温度传感器可能的应用场景和行业:

OFSCN® 150℃光纤光栅温度传感器非常适合在广泛的应用和行业中进行单点或准分布式温度测量。



150℃低电压绝缘光纤光栅温度传感器应用场景举例:

  • 结构健康监测: 监测桥梁、建筑物和其他民用结构中的温度变化。
  • 过程控制: 工业生产线、化工过程和制造中的温度监测。
  • 环境监测: 跟踪恶劣环境中的温度。
  • 设备监测: 评估机械、发动机和电子元件的热性能。
  • 材料测试: 在开发或质量控制过程中评估新材料的温度响应。
  • 智能基础设施: 集成到智能电网和物联网系统中,以获取实时温度数据。



150℃低电压绝缘光纤光栅温度传感器应用行业举例:

  • 工业生产/制造: 用于过程控制、机械监测和质量保证。
  • 电力行业: 对于监测发电设备、输变电设备至关重要(例如,发电厂、变电站)。
  • 铁路行业: 用于监测铁轨、接触网和铁路基础设施,以确保安全和维护。
  • 军工行业: 用于国防应用中的专业温度监测,通常需要坚固可靠的传感器。
  • 航空航天工业: 对于监测飞机部件、发动机和航天器中的温度至关重要,这些领域对性能和可靠性要求极高。
  • 石油与天然气: 用于监测管道、井下应用和储罐。
  • 土木工程: 用于监测水坝、桥梁和隧道等大型结构。
  • 可再生能源: 应用于太阳能电池板阵列、风力涡轮机和地热系统。
