300℃光纤光栅温度传感器 - 单点/多点布拉格FBG温度计 - 金属封装温度传感器

  • 北京大成永盛科技有限公司是一家专业的300℃光纤光栅温度传感器厂家,提供300℃光纤光栅温度传感器原理、专利的封装设计方案、工作温度范围、优点缺点、安装使用、标定实验报告等信息;300℃光纤光栅温度传感器品牌为“北诺、OFSCN、毛细、PEINO”等。批量采购,价格更优!

产品别名:光纤光栅传感器,FBG温度计,温度感应器,温度探头,温度器,测温器,光纤光栅探针,FBG探头。产品功能;零下200℃至300摄氏度的单点/多点温度检测,温度测量;应变、应力传感器的温度补偿。

300℃光纤光栅温度传感器视频讲解:



300℃光纤光栅温度传感器产品概述:

北诺®300摄氏度毛细®无缝钢管光纤光栅温度传感器由光纤接头(FC、SC、LC、ST等)、不锈钢无缝钢管和单点/串式光纤光栅(FBG)封装组成,光纤光栅为紫外光掩模板方式刻写,所用光纤为聚酰亚胺光纤。

是一款具有灵敏度高、热传导快、准确度好以及体积小、重量轻、高抗拉、高抗压、耐高温、防水防潮、无可燃物、耐腐蚀等特点的光纤光栅传感器

利用布拉格光纤光栅(FBG)的测温特性,可将本传感器探入、卡入、表贴、胶粘或埋入到被测结构体内进行温度检测和监测。可广泛应用于工业生产、化工、电力、铁路、军工、航空航天等领域的单点式或准分布式温度测量。

北诺300摄氏度毛细无缝钢管单端光纤光栅传感器(01型)成品实物

北诺®300摄氏度毛细®无缝钢管光纤光栅温度传感器既可以封装单点光纤光栅,也可以封装多点光纤光栅串(光纤光栅阵列) 。

该款产品目前被定义为300摄氏度产品,封装一根紫外光掩模板方式刻制的光纤光栅,所用光纤涂覆层为聚酰亚胺,可在300摄氏度环境中长期使用(可在370度下被反复使用);

从原理和实测上来说,该款光纤光栅温度传感器为通用型产品,不存在光纤光栅解调设备适用问题。配套光纤光栅解调仪后,该产品也可被称为工业用毛细®温度计。

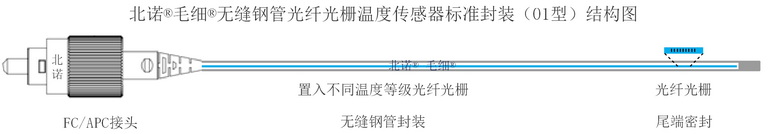

北诺300摄氏度毛细无缝钢管单端光纤光栅传感器(01型)结构图
北诺®毛细®无缝钢管单点式光纤光栅温度传感器

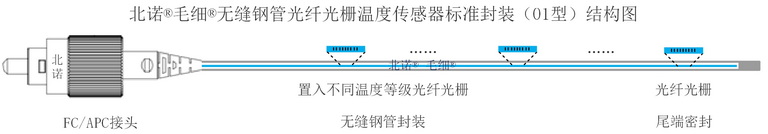

北诺300摄氏度毛细无缝钢管串式(阵列式)光纤光栅传感器(01型)结构图
北诺®毛细®无缝钢管串式(阵列式)光纤光栅温度传感器


300℃光纤光栅温度传感器总体参数:

光纤光栅温度传感器品牌

北诺、毛细

光纤光栅温度传感器产品名称

北诺®300摄氏度毛细®无缝钢管光纤光栅温度传感器

光纤光栅温度传感器产品型号

BNCG-SFBG-PI300-01-FC/APC-2M(型号众多,仅为示例)

 北诺250摄氏度毛细无缝钢管单端光纤光栅传感器(01型)平面结构

产品结构:

预制光纤接头+0.9毫米不锈钢无缝钢管+单点/多点光纤光栅+尾端焊接

长度范围

十厘米至数十米(具体长度需视库存而定)


300℃光纤光栅温度传感器所用光纤光栅(FBG)参数:

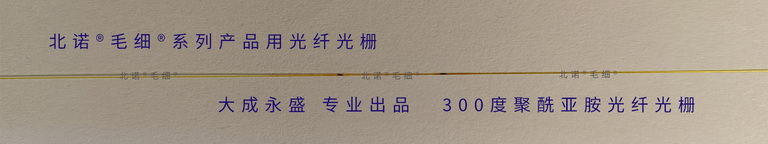

北诺300摄氏度毛细无缝钢管单端光纤光栅传感器(01型)FBG结构
单点式光纤光栅

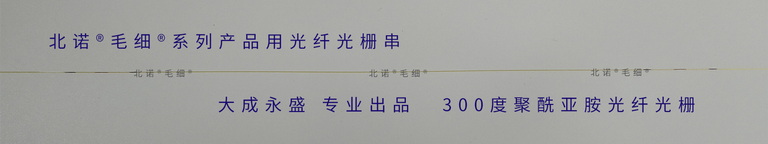

北诺300摄氏度毛细无缝钢管光纤光栅传感器(01型)FBG串式结构
多点式光纤光栅串(阵列)

光纤光栅(FBG)所用光纤类型

聚酰亚胺涂覆高温光纤

光纤光栅(FBG)刻写方式

紫外光掩模板

光纤光栅(FBG)中心波长

1525nm至1565nm

光纤光栅(FBG)反射率

10%至99%

光纤光栅(FBG)测温范围

可在零下200℃至300摄氏度环境中长期使用(可在370度下被反复使用);

光纤光栅(FBG)可选项

参数众多,需直接沟通


300℃光纤光栅温度传感器所用光纤接头指标

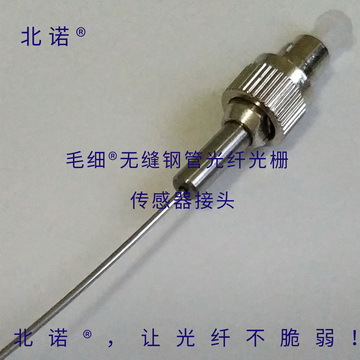

北诺300摄氏度毛细无缝钢管单端光纤光栅传感器(01型)光纤接头,FC 北诺300摄氏度毛细无缝钢管光纤光栅温度传感器(01型)成品实物

光纤光栅温度传感器光纤接头类型

FC/APC、FC/PC、SC、LC、ST

光纤光栅温度传感器光纤接头端面类型

APC

PC

光纤光栅温度传感器光纤接头插芯材料

陶瓷

光纤光栅温度传感器光纤接头插入损耗

<0.2db

<0.2db

光纤光栅温度传感器光纤接头回波损耗

>-60db

>-40db

光纤光栅温度传感器光纤接头储存环境

-40℃to+85℃

光纤光栅温度传感器光纤接头工作环境

-40℃to+75℃

※光纤光栅温度传感器光纤接头可选项

FC/APC、FC/PC可选耐高温接头,耐高温接头材料可耐550度高温(视库存而定)


300℃光纤光栅温度传感器铠装及尾端:

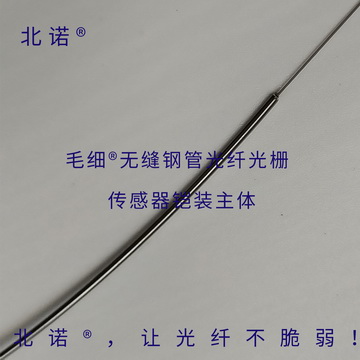

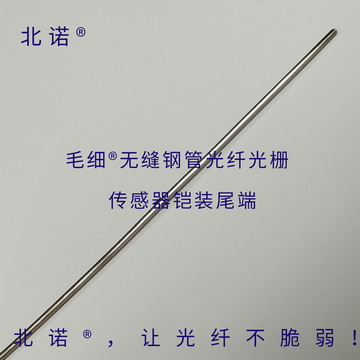

北诺250摄氏度毛细无缝钢管单端光纤光栅传感器(01型)主体结构 北诺250摄氏度毛细无缝钢管单端光纤光栅传感器(01型)尾端结构



光纤光栅温度传感器铠装类型

北诺®毛细®无缝钢管光纤/光纤光栅传感器标准封装(01型)

光纤光栅温度传感器铠装直径

0.9mm

光纤光栅温度传感器用无缝钢管材质

316L不锈钢

光纤光栅温度传感器用无缝钢管壁厚

0.18mm

光纤光栅温度传感器用无缝钢管重量

约 3.2 g/m(不含接头)

光纤光栅温度传感器抗拉强度

>400N(不含接头)

光纤光栅温度传感器抗侧压力

>9000N(不含接头)

光纤光栅温度传感器抗压强度

>180Mp(不含接头)

光纤光栅温度传感器尾端封装形式

钎焊

※光纤光栅温度传感器铠装及尾端可选项

铠装直径(0.9毫米/2.0毫米/3.0毫米),非常规耐腐蚀方案

300℃光纤光栅温度传感器推荐产品结构视频展示:
