陶瓷封装光纤光栅温度传感器 - 单点/多点布拉格FBG温度计 - 宽温绝缘温度传感器 - 定制温度范围传感器

  • 北京大成永盛科技有限公司是一家专业的绝缘光纤光栅温度传感器(陶瓷封装)厂家,提供陶瓷光纤光栅温度传感器原理、封装设计方案、工作温度范围、优点缺点、安装使用、标定实验报告、常温击穿电压等信息;绝缘光纤光栅温度传感器(陶瓷封装)品牌为“北诺、OFSCN、毛细、PEINO”等。批量采购,价格更优!

产品别名:陶瓷光纤光栅传感器,FBG温度计,温度感应器,温度探头,温度器,测温器,光纤光栅探针,FBG探头,光纤光栅温度传感器,光纤温度传感器,高温光纤传感器,低温光纤传感器,宽温温度传感器,光纤布拉格光栅传感器,非金属温度传感器,耐腐蚀温度传感器,绝缘温度传感器,微型温度传感器,工业光纤光栅测温仪,分布式温度传感光纤光栅,光纤遥测温度传感器,耐辐照光纤光栅温度传感器。
产品功能;带电状态下的单点/多点温度检测,温度测量;应变、应力传感器的温度补偿。本产品可定制为耐辐照光纤光栅温度传感器。


陶瓷光纤光栅温度传感器产品概述:

北诺®陶瓷光纤光栅温度传感器(陶瓷封装)由光纤接头(FC、SC、LC、ST等)、绝缘陶瓷和单点/串式光纤光栅(FBG)封装组成,光纤光栅为紫外光掩模板或飞秒激光逐点刻写方式刻写,所用光纤为普通或耐高低温单模光纤。北诺®绝缘光纤光栅温度传感器的可用温度范围取决于所用光纤光栅的温度范围,可以定制。


是一款具有绝缘、灵敏度高、热传导快、准确度好以及体积小、重量轻、耐高温、防水防潮、无可燃物、耐腐蚀等特点的光纤光栅传感器

利用布拉格光栅(FBG)的测温特性,可将本传感器探入、卡入、表贴、胶粘到被测结构体内或表面进行温度检测和监测。可广泛应用于工业生产、电力、铁路、军工、航空航天等领域的单点式或准分布式温度测量。

北诺®陶瓷光纤光栅温度传感器(宽温、绝缘特性)既可以封装单点光纤光栅,也可以封装多点光纤光栅串(光纤光栅阵列) 。

通过选用不同耐高低温等级的光纤光栅,该产品可适应零下200摄氏度至零上800℃的温度环境。从原理和实测上来说,该款光纤光栅温度传感器为通用型产品,不存在光纤光栅解调设备适用问题。配套光纤光栅解调仪后,该产品也可被称为工业用毛细®温度计。

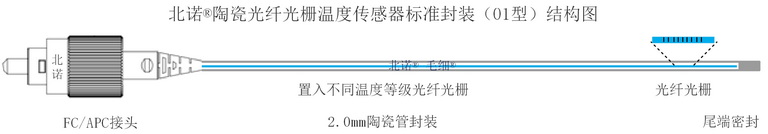

北诺®绝缘单点式光纤光栅温度传感器(陶瓷封装)

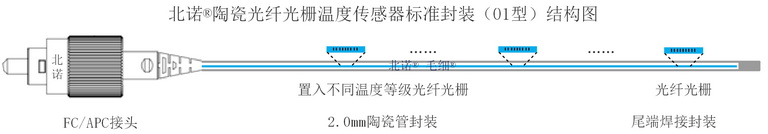

北诺®绝缘串式(阵列式)光纤光栅温度传感器(陶瓷封装)

 陶瓷光纤光栅温度传感器总体参数:

光纤光栅温度传感器品牌

北诺、OFSCN

产品名称

北诺®陶瓷光纤光栅温度传感器(宽温、绝缘特性)

光纤光栅温度传感器产品型号

OFSCN-SFBG-SH100-01-FC/APC-0.2M-JY(型号众多,仅为示例)

 北诺®绝缘光纤光栅温度传感器(陶瓷封装)平面图

产品结构:

预制光纤接头+外径2.0/3.0毫米陶瓷管+单点/多点光纤光栅+尾端密封

长度范围

十厘米至一米(具体长度需视库存而定)


陶瓷光纤光栅温度传感器所用光纤光栅(FBG)参数:

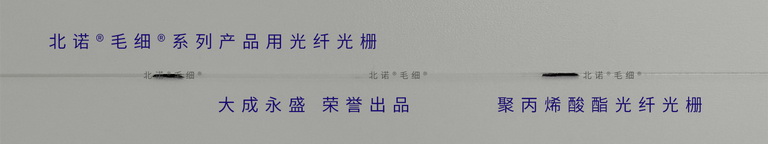

北诺®绝缘光纤光栅温度传感器(陶瓷封装)用FBG
单点式光纤光栅(可选串式)
北诺®绝缘光纤光栅温度传感器(陶瓷封装)用FBG
单点式光纤光栅(可选串式)

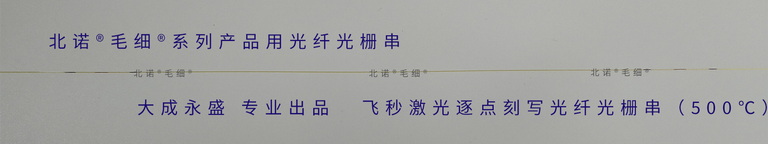

北诺®绝缘光纤光栅温度传感器(陶瓷封装)用FBG
飞秒激光逐点刻写光纤光栅串

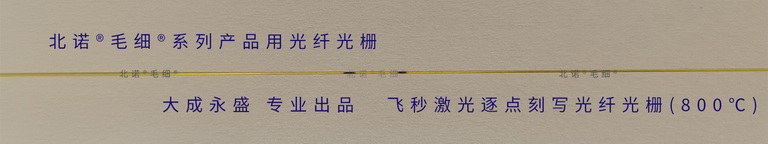

北诺®绝缘光纤光栅温度传感器(陶瓷封装)用FBG
飞秒激光逐点刻写光纤光栅

点击此处查看OFSCN®陶瓷光纤光栅温度传感器可用光纤光栅/光纤光栅串的参数:

常规光纤光栅 - 常温光纤光栅串 - 紫外光掩模板刻写FBG - 聚丙烯酸酯重涂覆

耐高温光纤光栅 - 耐低温光纤光栅串 - 紫外光掩模板刻写FBG - 聚酰亚胺重涂敷

飞秒光纤光栅 - 飞秒激光逐点刻写光纤光栅串 - 耐高温低温FBG

镀金光纤光栅 - 镀金光纤光栅串 - 金属光纤刻写FBG - 耐高温/低温镀金光纤FBG


陶瓷光纤光栅温度传感器所用光纤接头指标

注意:光纤接头为金属制成,并不绝缘!

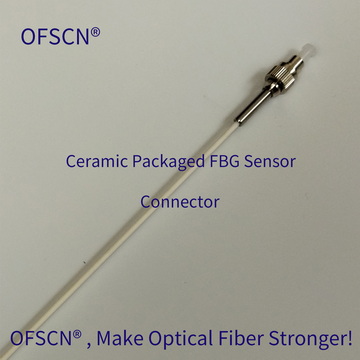

北诺®绝缘光纤光栅温度传感器(陶瓷封装)光纤接头

光纤光栅温度传感器光纤接头类型

FC、ST、SC、LC

光纤接头端面类型

APC

PC

光纤接头插芯材料

陶瓷

光纤接头插入损耗

<0.2db

<0.2db

光纤接头回波损耗

>-60db

>-40db

光纤接头储存环境

-40℃to+85℃

光纤接头工作环境

-40℃to+75℃

※光纤接头可选项

FC/APC、FC/PC可选耐高温接头,耐高温接头材料可耐550度高温(视库存而定)

点击此处查看OFSCN®陶瓷光纤光栅温度传感器可用光纤接头的参数:

120℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC

200℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC

300℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - APC


陶瓷光纤光栅温度传感器护套及尾端:

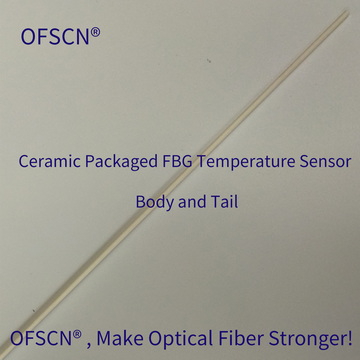

北诺®绝缘光纤光栅温度传感器(陶瓷封装)护套及尾端

光纤光栅温度传感器护套类型

北诺®陶瓷光纤光栅温度传感器(绝缘陶瓷封装)

护套直径

2.0 / 3.0mm(或其它)

绝缘护套材料

陶瓷

绝缘护套壁厚

0.5 / 1.0mm(或其它)

光纤光栅温度传感器重量

根据不同结构计算

抗拉强度

根据不同结构计算(较脆弱)

抗侧压力

根据不同结构计算(较脆弱)

抗压强度

根据不同结构计算(较脆弱)

光纤光栅温度传感器尾端封装形式

根据不同温度等级密封

※光纤光栅温度传感器护套及尾端可选项

传感器直径(2.0毫米/3.0毫米),非常规耐腐蚀方案



陶瓷光纤光栅温度传感系统组成:

OFSCN®陶瓷光纤光栅温度传感系统由OFSCN®系列光纤光栅温度传感器,OFSCN®光纤连接线和OFSCN®光纤光栅解调仪组成,共同构成光纤光栅温度传感监测系统。

OFSCN FBG System 01


陶瓷光纤光栅温度传感器推荐产品结构视频展示:




 OFSCN® 陶瓷光纤光栅温度传感器主要特点:

  • 绝缘性: 提供电隔离,使其在各种环境中安全使用。
  • 高灵敏度: 能够检测细微的温度变化。
  • 快速热传导: 迅速响应温度波动。
  • 高准确度: 提供可靠且精确的温度读数。
  • 体积小、重量轻: 易于集成到不同系统中,且不增加显著的体积。
  • 耐高温: 能承受极端高温。
  • 防水防潮: 在恶劣环境条件下也能可靠运行。
  • 无可燃物: 不含任何易燃材料,增强安全性。
  • 耐腐蚀: 在腐蚀性环境中经久耐用。

 OFSCN® 陶瓷光纤光栅温度传感器可能的应用场景和行业:

OFSCN® 宽温光纤光栅温度传感器凭借其强大的功能和宽广的温度范围,适用于各行各业的广泛应用。

OFSCN® 陶瓷光纤光栅温度传感器应用场景举例:

  • 结构健康监测 (SHM)
    • 桥梁和建筑物: 监测可能影响结构完整性、材料膨胀/收缩的温度变化。
    • 大坝: 检测混凝土结构中的温度变化,这对长期稳定性至关重要。
    • 隧道: 监测施工和运行期间的温度剖面,以检测潜在的热点或材料劣化。
  • 工业过程监测:
    • 化工厂: 在传统电传感器可能不安全的高腐蚀性、易爆或恶劣环境中测量温度。
    • 石化设施: 监测管道、反应器和储罐中的温度。
    • 发电厂(火力、核能): 锅炉、涡轮机、发电机和冷却系统中的高温监测。
    • 炉窑: 高温制造过程中的精确温度控制和监测。
    • 食品加工: 监测烹饪、消毒和储存过程中的温度,以确保质量和安全。
  • 电力基础设施:
    • 变压器: 检测过热,防止故障和火灾。
    • 高压电缆和开关设备: 监测输配电系统中的热点。
    • 电池监测(特别是大型储能或电动汽车): 监测单个电池温度,以优化性能和提高安全性。
  • 交通运输:
    • 铁路: 监测轨道温度,防止弯曲或开裂,以及轴承或车轮的温度。
    • 航空航天: 飞机发动机、机翼和结构部件中的温度传感,特别是在极端条件下。
    • 汽车: 电动汽车的电池温度监测、发动机温度。
  • 研发:
    • 实验室: 实验装置中的精密温度测量,特别是在电磁干扰是问题的情况下。
    • 材料科学: 材料测试和表征过程中的温度监测。
  • 环境监测:
    • 地热应用: 钻孔中的温度剖面。
    • 地下公用设施: 检测埋藏管道或电缆中的温度异常。

OFSCN® 陶瓷光纤光栅温度传感器应用行业举例:

  • 工业制造: 汽车、航空航天、电子、化工、制药、食品饮料。
  • 电力生产与输配: 火力发电厂、核电站、水力发电厂、变电站、可再生能源(太阳能、风能)。
  • 土木工程与建筑: 桥梁、隧道、建筑物、大坝、管道。
  • 铁路与交通: 高速铁路、地铁、航空、汽车。
  • 国防与军事: 用于各种设备和车辆中坚固可靠的温度传感。
  • 石油与天然气: 井下温度监测、管道完整性、炼油厂作业。
  • 采矿: 危险或偏远环境中的温度监测。
  • 研究与学术: 材料科学、物理学、化学、工程学。
  • 海洋与近海: 海底温度监测、船舶结构。
  • 暖通空调 (HVAC) 用于大型系统的精确温度控制。
