该产品为高弹性合金管封装的光纤光栅应变传感器（FBG应变计，用于应变测量），标准量程6000με。多数情况下为单段单端结构，或生产为多段单端结构，少数情况下也可以是双端式结构。可定制为耐辐照光纤光栅应变传感器，或耐高温光纤光栅应变传感器。该产品的布放方式取决于配套卡具，可直接插入被测物使用，也可以配合相应卡具做表面焊接安装、打孔螺栓固定安装、胶粘表贴安装、扎带绑扎固定安装、卡箍固定安装等多种安装固定方法。该产品为基础结构产品，可标定为光纤光栅位移传感器，或计算为光纤光栅应力传感器。
产品概述：
北诺®毛细®6000με光纤光栅应变传感器（FBG应变计）由光纤接头（FC、SC、LC、ST等）、定制高弹性合金管和单点/多点光纤光栅（FBG）封装组成。
该产品具有体积小、重量轻、高抗拉、高抗压、防水防潮、全密封等特点。利用布拉格光栅（FBG）的应变特性，可将本传感器探入、卡入、表贴、胶粘或埋入到被测结构体内进行应变的检测和监测。
还可以定制为耐高温光纤光栅应变传感器。
可广泛应用于工业设备、螺栓、零件、吊车、混凝土、铁路、军工装备、航空、航天等领域的单段或多段准分布式应变监测和测量。
 |

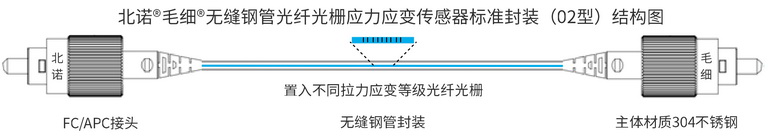

| 北诺®毛细®6000με 单端光纤光栅应变传感器结构图 |
光纤光栅应变传感器总体概况：
|
品牌 |
北诺、毛细 |
|
产品名称 |
北诺®毛细®6000με光纤光栅应变传感器 |
|
产品型号 |
OFSCN-FBG-SH085-10/11-FC-FC-20CM（型号众多，仅为示例） |
 |
产品结构： 预制光纤接头+1.1毫米定制合金+单点光纤光栅（或多点光纤光栅）+尾端固定点密封 |
|
※长度范围 |
10厘米至2米（其它长度可定制） |

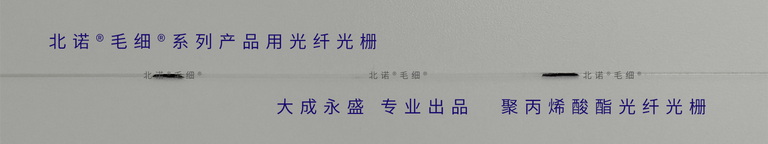

光纤光栅参数：
 |
|
光纤光栅类型 |
紫外/飞秒/拉丝塔光栅（视待测应变量范围而定） |
|
中心波长 |
常规1525nm至1565nm（其它波长可定制） |
|
反射率 |
10%至99% |
|
应变量 |
需直接沟通 |
|
应变范围 |
6000 με（微应变） |
|
※光纤光栅可选项 |
参数众多，需直接沟通 |

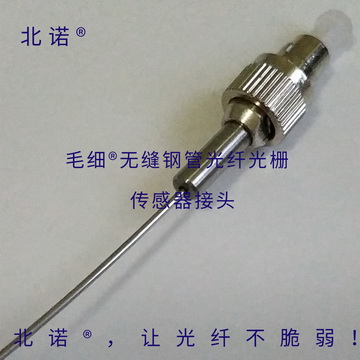

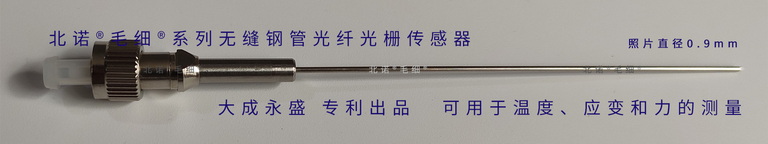

光纤光栅应变传感器接头指标：
 |
|
光纤接头类型 |
FC光纤接口 |
|
|
端面类型 |
APC |
PC |
|
插芯材料 |
陶瓷 |
|
|
插入损耗 |
<0.2db |
<0.2db |
|
回波损耗 |
>-60db |
>-40db |
|
储存环境 |
-40℃to+85℃ |
|
|
工作环境 |
-40℃to+75℃ |
|
|
※光纤接头可选项 |
FC/APC、FC/PC可选耐高温接头，耐高温接头材料可耐550度高温（视库存而定） |
|
光纤光栅传感器成品及铠装参数：
 |

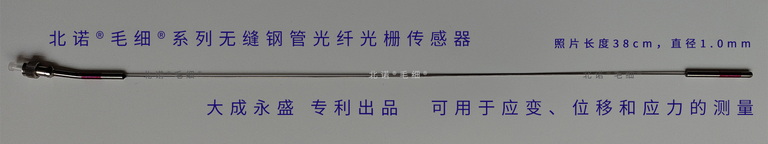

| 北诺®毛细®6000με单端光纤光栅应变传感器（1.1毫米直径FBG应变计）实物图 |
 |

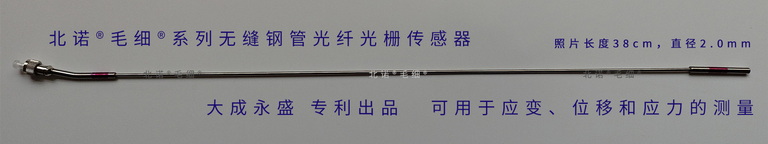

| 北诺®毛细®6000με单端光纤光栅应变传感器（2.0毫米直径FBG应变计）实物图 |
|
传感器铠装类型 |
北诺®毛细®6000με光纤光栅应变传感器标准封装 |
|
传感器铠装直径 |
1.0/1.1/2.0/3.0mm |
|
传感器用合金管材质 |
定制合金管 |
|
传感器用合金管壁厚 |
视实际需求确定 |
|
传感器用合金管重量 |
视实际需求计算 |
|
传感器抗拉强度 |
视实际需求计算 |
|
传感器抗侧压力 |
视实际需求计算 |
|
传感器抗压强度 |
视实际需求计算 |
|
※铠装可选项 |
传感器直径，非常规耐腐蚀方案 |
OFSCN®系列光纤光栅应变传感器卡具定制与安装示例（仅为示例，可定制）：
 |
| OFSCN®系列光纤光栅应变传感器胶粘、表贴安装示例（定制卡具） |
 |
| OFSCN®系列光纤光栅应变传感器螺栓固定、焊接安装示例（定制卡具） |
 |
| OFSCN®系列光纤光栅应变传感器管道卡箍安装示例（定制卡具），管道纵向测量 |
 |
| OFSCN®系列光纤光栅应变传感器管道应变安装示例（定制卡具），管道环向应变、压力测量 |
 |
| OFSCN®系列光纤光栅应变传感器管道应变安装示例（定制卡具），管道环向应变、压力测量 |
6000με光纤光栅应变传感系统组成：
OFSCN®光纤光栅应变传感系统由OFSCN®系列光纤光栅应变传感器，OFSCN®传感器安装卡具和OFSCN®光纤光栅解调仪组成，共同构成光纤光栅应变传感监测系统。
