3%至40%形变量光纤光栅应变传感器 - 超大量程FBG应变计 - 量程30000με至400000με光纤光栅应变传感器

该产品为超大量程光纤光栅应变传感器（FBG应变计，用于应变测量），产品长度可定制，应变量程30000με（形变量3%）至400000με（形变量40%）可定制，仅为单点单端结构。该产品的布放方式取决于配套卡具，可直接插入被测物使用，也可以配合相应卡具做表面焊接安装、打孔螺栓固定安装、胶粘表贴安装、扎带绑扎固定安装、卡箍固定安装等多种安装固定方法。该产品为基础结构产品，可标定为光纤光栅位移传感器，或计算为光纤光栅应力传感器。

超大量程光纤光栅应变传感器产品原理：

北诺®超大量程光纤光栅应变传感器是在大成永盛光纤光栅应变传感器上的进一步定制开发，目的是为了满足更大应变、形变、位移、长度等物理量变化的应用需求。

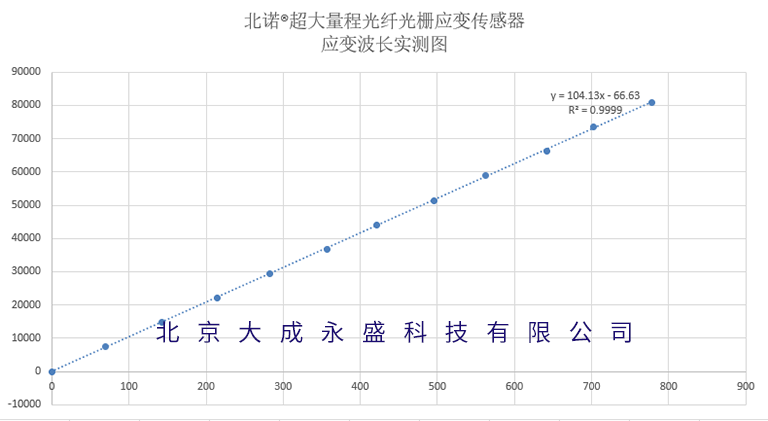

本图实测的传感器长度为30厘米，Y轴单位为με（微应变），X轴单位为pm

超大量程光纤光栅应变传感器产品结构与系统组成：

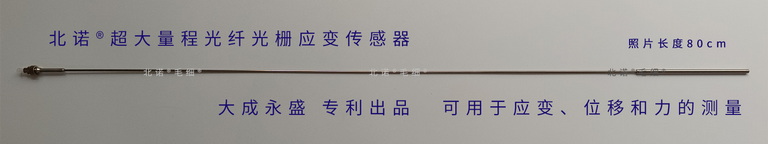

北诺®超大量程光纤光栅应变传感器由光纤接头、全金属不锈钢无缝钢管/高分子弹性材料、光纤光栅（FBG）等封装组成。配合光纤光栅解调仪，即可构成超大量程光纤光栅应变传感系统或大量程光纤光栅位移传感系统。

超大量程光纤光栅应变传感器布放方法：

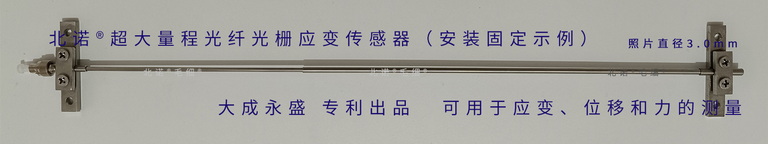

北诺®超大量程光纤光栅应变传感器可直接两端夹具固定安装、焊接安装、捆绑安装、胶粘表面安装、探入被测物后胶粘封装、或直接置入到混凝土内安装……，在部分特殊应用中，还可以针对性的设计特殊夹具以辅助传感器的布放。

超大量程光纤光栅应变传感器使用环境与应用行业：

北诺®超大量程光纤光栅应变传感器常见使用环境包括各种水坝、桥梁、矿道、大型吊车吊臂、建筑物内外表面、混凝土表面及内部、高速公路路基、隧道、可能发生山体滑坡的位置等。可用于交通、隧道、大型机械、巨型天线、环保、高端科研等领域。

超大量程光纤光栅应变传感器量程与产品细节：

北诺®超大量程光纤光栅应变传感器量程可定制，最小量程大于30000με——形变量3%，典型量程100000με（微应变）——形变量10%、200000με（微应变）——形变量20%、300000με（微应变）——形变量30%

该产品结构随定制量程不同而变化。

超大量程光纤光栅应变传感器优点：

相比于传统基于电阻应变片式传感器，北诺®超大量程光纤光栅应变传感器可进行持续的实时在线应变测量，不受环境空气（雾霾、雨雪、遮挡）的影响，测试准确，反应迅速（毫秒级响应）。

相比于基于电流、电阻、电压、电容等技术的各种电信号应变传感器，北诺®超大量程光纤光栅应变传感器基于光纤通信和光纤传感，因此不受电磁干扰，可在各种强弱电磁环境中工作。

相比于传统基于电阻应变片式传感器，北诺®超大量程光纤光栅应变传感器长度长，可监测位移量大，可监测环境或物体的范围大，节省传感器使用数量和成本。

北诺®超大量程光纤光栅应变传感器为数字化、可记录、可联网的传感器，布放方便，长度灵活，应变信息无需肉眼观察，所组成的光纤光栅应变传感系统能够监测大空间、长距离、多目标的应变信息，空间覆盖范围广。
