3000με光纤光栅应变传感器 - 布拉格FBG应变计 - 高分子材料封装 - 金属保护应变传感器 - 量程3000με/4000με

  • 北京大成永盛科技有限公司是一家专业的3000με光纤光栅应变传感器厂家,提供管式3000με光纤光栅应变传感器原理、专利的结构设计方案、工作精度、安装使用、温度补偿、标定实验报告等信息;3000με光纤光栅应变传感器品牌为“北诺、OFSCN、毛细、PEINO”等。批量采购,价格更优!

该产品为高分子材料+无缝钢管封装的光纤光栅应变传感器(FBG应变计,用于应变测量),标准量程3000με。多数情况下为单点单端结构,或生产为多点单端结构,少数情况下也可以是双端式结构。该产品的布放方式取决于配套卡具,可直接插入被测物使用,也可以配合相应卡具做表面焊接安装、打孔螺栓固定安装、胶粘表贴安装、扎带绑扎固定安装、卡箍固定安装等多种安装固定方法。该产品为基础结构产品,可标定为光纤光栅位移传感器,或计算为光纤光栅应力传感器。

产品概述:

北诺®3000με光纤光栅应变传感器(FBG应变计)由光纤接头(FC、SC、LC、ST等)、高弹材料和单点光纤光栅(FBG)封装组成。根据所用材料不同,可工作在常温或最高150度高温(按需定制)。

该产品具有体积小、重量轻、高抗拉、高抗压、防水防潮、全密封等特点。利用布拉格光栅(FBG)的应变特性,可将本传感器插入、焊接、表贴、胶粘到被测结构体内部或表面进行应变的检测和监测。

可广泛应用于工业设备、金属、吊车、混凝土、铁路、军工装备、航空、航天等领域的单点或多点准分布式应变监测和测量。

北诺®3000με光纤光栅应变传感器(FBG应变计)结构图(单端)

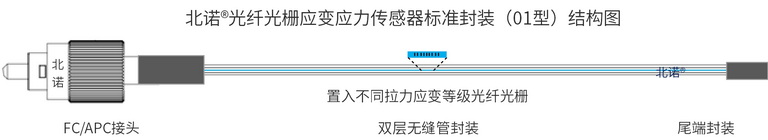

北诺®管式3000με光纤光栅应变传感器结构图(单端插入式)
北诺®3000με光纤光栅应变传感器(FBG应变计)结构图(双端)
北诺®管式3000με光纤光栅应变传感器结构图(双端可串联)

光纤光栅应变传感器总体概况:

品牌

北诺、OFSCN

产品名称

北诺®3000με光纤光栅应变传感器

产品型号

BNYB-FBG-3000-10/11-FC-FC-1M(型号众多,仅为示例)

 北诺®大量程光纤光栅应变传感器(FBG应变计)平面图

双端产品结构:

预制光纤接头+无缝钢管+高分子无缝管+单点光纤光栅(中间处)+尾端密封/预制光纤接头

长度范围

几厘米至1米(具体长度需视库存与需求而定)

光纤光栅参数:

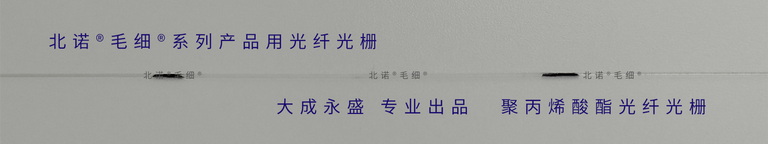

北诺®3000με光纤光栅应变传感器(FBG应变计)用普通光纤光栅
北诺®3000με光纤光栅应变传感器(FBG应变计)常温用光纤光栅

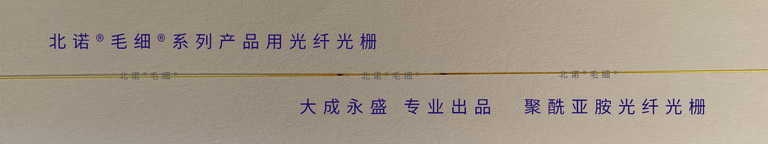

北诺®3000με光纤光栅应变传感器(FBG应变计)用高温光纤光栅
北诺®3000με光纤光栅应变传感器(FBG应变计)高温用光纤光栅

光纤光栅类型

紫外/飞秒/拉丝塔光栅(视待测应变量范围与工作温度而定)

中心波长

常规1525nm至1565nm(其它波长可定制)

反射率

10%至99%

应变量

需直接沟通

应变范围

3000/4000 με(微应变)或更多——已测值,随时更新,订购需确认

光纤光栅可选项

参数众多,需直接沟通

光纤光栅应变传感器接头指标:

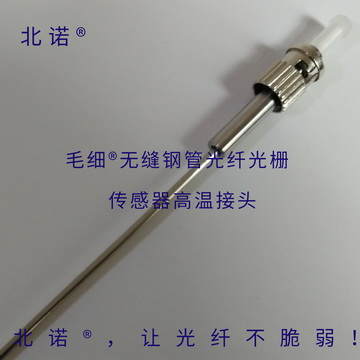

北诺®大量程光纤光栅应变传感器(FBG应变计)用高温光纤接头



光纤接头类型

FC/ST/SMA光纤接口

端面类型

APC

PC

插芯材料

陶瓷

插入损耗

<0.2db

<0.2db

回波损耗

>-60db

>-40db

储存环境

-40℃to+85℃

工作环境

-40℃to+75℃

光纤接头可选项

FC/APC、FC/PC可选耐高温接头,耐高温接头材料可耐300度高温(视库存而定)

光纤光栅传感器成品及铠装参数:

北诺®3000με光纤光栅应变传感器(FBG应变计)实物图——长度80厘米
北诺®3000με光纤光栅应变传感器(FBG应变计)实物图——长度80厘米

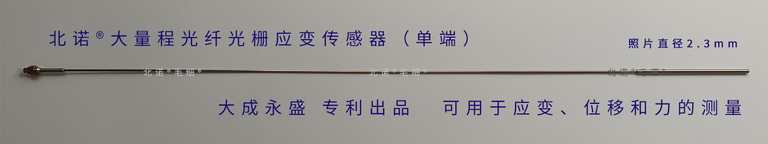

北诺®3000με光纤光栅应变传感器(FBG应变计)实物图——单端型长度1米
北诺®3000με光纤光栅应变传感器(FBG应变计)实物图——单端型长度1米

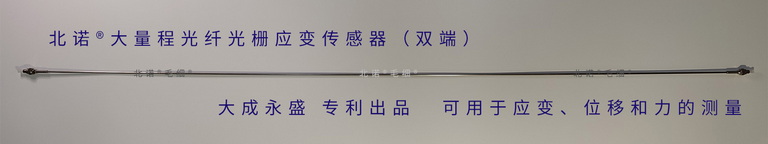

北诺®3000με光纤光栅应变传感器(FBG应变计)实物图——双端型长度1米
北诺®3000με光纤光栅应变传感器(FBG应变计)实物图——双端型长度1米



传感器铠装类型

北诺®3000με大量程光纤光栅应变传感器标准封装

传感器铠装直径

1.0/2.0mm

传感器用无缝管材质

无缝钢管+高分子材料

传感器用无缝管壁厚

视实际需求确定

传感器用无缝管重量

视实际需求计算

传感器抗拉强度

视实际需求计算

传感器抗侧压力

视实际需求计算

传感器抗压强度

视实际需求计算

铠装可选项

传感器直径(1.0毫米/2.0毫米),非常规耐腐蚀方案
