光纤光栅温度传感器实验二,高精度FBG温度计的温度系数标定

  • 北京大成永盛科技有限公司是专业的高精度光纤光栅温度传感器厂家,提供光纤光栅温度传感器标定方法、标定实验、实验报告、温度系数、标定函数等信息;高精度光纤光栅温度传感器品牌为“北诺、OFSCN、毛细、PEINO”等。

本文为我们针对北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)所做的一次出厂温度标定实验,通过测试光纤光栅温度传感器(FBG温度计)的波长变化与温度变化的对应关系(确定光纤光栅温度传感器的温度系数),给出了实验报告误差分析。

证明了北京大成永盛科技有限公司生产的北诺®毛细®无缝钢管光纤光栅温度传感器测温准确,精度高

在前面《光纤光栅温度传感器(FBG温度计)实验一,拉力应力应变影响实验》一文中,我们通过实验证明了,在新型的北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)中,光纤光栅(FBG)轴向始终处于自由状态,不受外界拉力的影响。

证明了这一点,实际上也间接证明了,在温度发生变化时,大成永盛的光纤光栅温度传感器(FBG温度计)也不会受到由于不锈钢和玻璃丝膨胀系数不同而带来的拉力影响。这是因为,对于布拉格光纤光栅(FBG)来说,热膨胀所带来的拉力和对光纤布拉格光栅(FBG)施加的外加拉力压力没有什么性质上的不同,都是外来的力。

也因此,我们更有理由相信,北京大成永盛科技有限公司生产的北诺®毛细®无缝钢管光纤光栅温度传感器(光纤光栅温度计)测温准确,精度高,为了证明这一点,今天我们开始其中的第二个实验:光纤光栅温度传感器温度系数标定,该标定实验为所有北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)出厂必做项目。

长距离北诺®毛细®无缝钢管 光纤光栅温度传感器实物图

图1

短距离北诺®毛细®无缝钢管 光纤光栅温度传感器实物图

图2

一、实验目的

验证北京大成永盛科技有限公司生产的北诺®毛细®无缝钢管光纤光栅温度传感器测温准确,精度高;通过标定确认光纤光栅温度传感器温度系数

二、实验设备

光纤光栅解调仪、北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)、0.1摄氏度分辨率的恒温箱。

三、实验方法

本实验采用一台光纤光栅解调仪连接一根北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计),传感器的传感部分置入恒温箱,恒温箱温度分辨率为0.1℃,在不同的温度下,使用光纤光栅解调仪读出光纤光栅温度传感器(FBG温度计)中光纤光栅(FBG)的波长,比较后完成实验。

四、实验过程与数据分析

为了比较好地调节温度,同时减少恒温箱中的温度扰动,我们采用逐步升温法来对北诺®毛细®无缝钢管光纤光栅温度传感器进行测试。

在使用夹具对北诺®毛细®无缝钢管光纤光栅温度传感器(FBG)进行固定后,随着恒温箱中的从室温逐步上升,我们开始记录相应温度对应的光纤光栅(FBG)波长,每隔10摄氏度左右我们记录一次,至100℃时截止。

整个实验完成后得到的完整数据分析图如下图3所示:

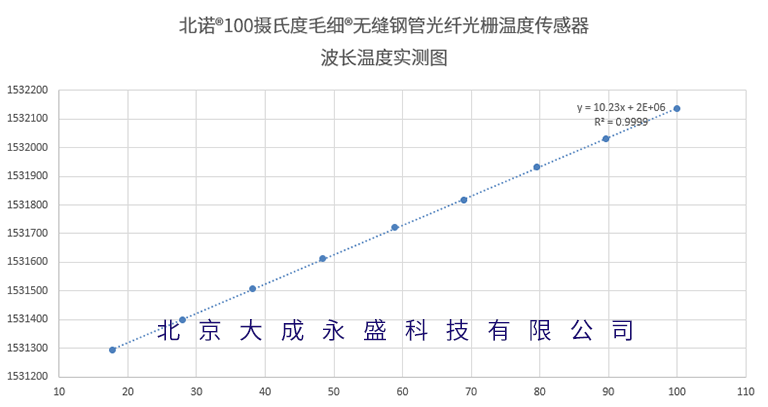

北诺®100摄氏度毛细®无缝钢管光纤光栅温度传感器温度波长变化图

图3


五、实验结论

通过以上实验数据可知,北京大成永盛科技有限公司生产的北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)测温准确,精度高,所标定的温度系数线性度好

六、后续说明

北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)的封装结构实际上是一种保护性封装。在光纤光栅(FBG)轴向始终处于自由的状态下,封装结构既不增敏,也不减敏,而是始终准确地反映光纤光栅的状态,测温精度(传感器分辨率)0.1摄氏度。

因此,北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)测温时的准确度,更多地和传感器所用的光纤光栅特性有关。

从我们目前的测试情况来看,不同公司生产的光纤光栅(FBG)具有不同的特性,在不同温度下光纤光栅(FBG)也表现出来不同的特性,但总体来说,线性度都还可以(采用二项式拟合),详见下图4所示。

在所示图4的测试中,北诺®毛细®无缝钢管光纤光栅温度传感器(FBG温度计)被用于250摄氏度的温度检测,同样测温准确,高精度。

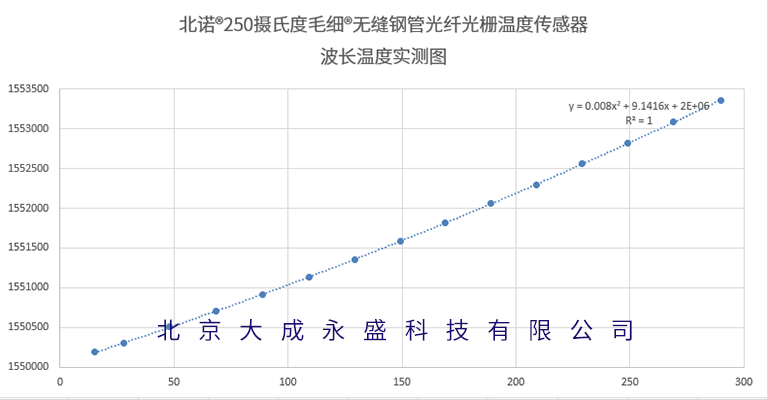

北诺®250摄氏度毛细®无缝钢管 光纤光栅温度传感器温度波长变化图

图4


我们的理念是:“北诺®,让光纤不脆弱!”

声明:本公司系列产品多包含了包括商标和专利在内的多项知识产权,为推动行业发展和技术进步,北诺®毛细®系列无缝钢管光纤光栅传感器价格适中,鼓励大家正规渠道购买。未经授权,请勿仿制!
