1. 产品概述 (Product Overview)

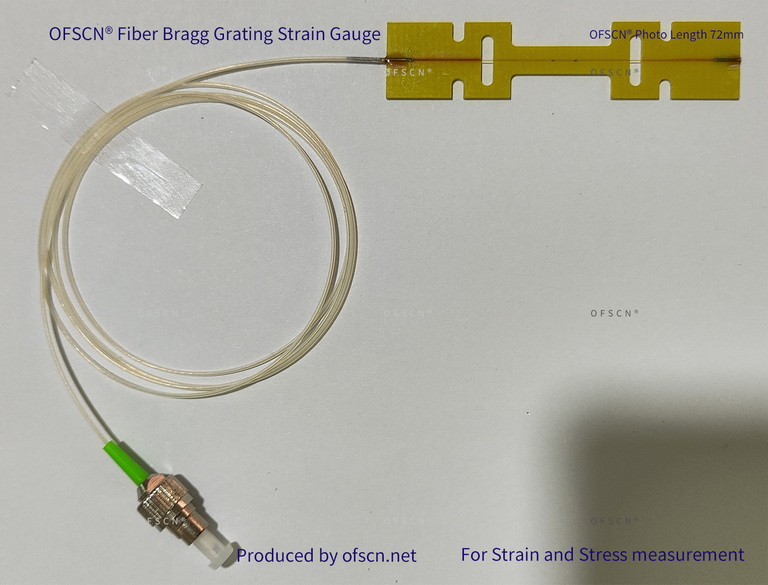

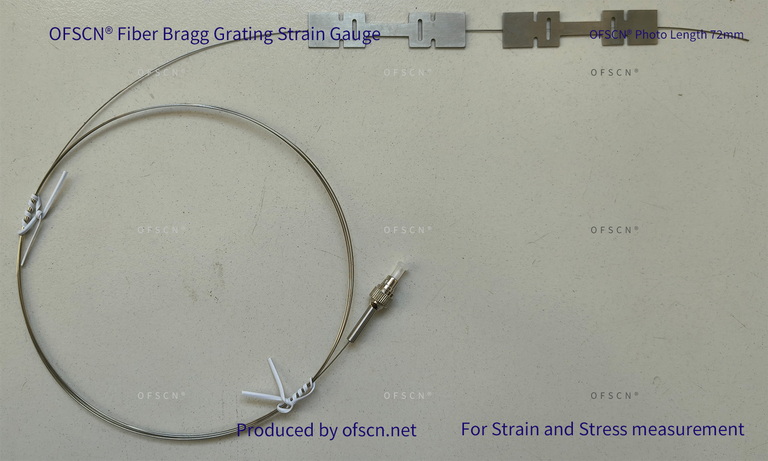

OFSCN®光纤光栅应变片是一款高性能、高精度的光纤传感产品，应变片长度3.6厘米、7.2厘米、10.8厘米可选，专为结构应变和应力的高可靠性监测而设计。本产品采用独特的工字形封装结构，有效实现应变测量与温度补偿，具有抗电磁干扰、耐腐蚀、易于多点串联等优势，适用于土木工程、航空航天、铁路交通等领域的长期健康监测。
2. 产品结构与特点 (Structure and Features)
- 独家设计： 采用特殊的工字形结构设计，确保应变传递效率高且稳定。
- 材料选择： 基底材料可选不锈钢或铝合金，以适应不同环境和被测结构材料。
- 安装灵活： 主要固定方式包括胶粘表贴和四角焊接固定，安装简便可靠。
- 定制化：支持单点应变测量或多点串联，实现“串式光纤光栅应变片”定制。
3. 主要技术参数 (Key Technical Specifications)
本表列出了OFSCN®光纤光栅应变片的主要技术指标。
|
参数名称 (Parameter) |
规格 (Specification) |
备注 (Note) |
|
品牌 (Brand) |
OFSCN® |
|
|
量程 (Measurement Range) |
±5000 µε |
满足大应变监测需求 |
|
标准长度 (Gauge Length) |
36 mm, 72 mm, 108 mm |
可选，用于10.8 cm以内长度的应变测量 |
|
应变系数 (Strain Sensitivity) |
约 1.2 pm/µε |
以校准报告为准 |
|
基底材料 (Base Material) |
不锈钢 / 铝合金 |
可选 |
|
应变测量段 (Sensing Element) |
默认 1 个光栅 |
可定制为串联的多个测量段 |
|
温度补偿段 (Temperature Compensation) |
可选增加 1 个光栅 |
位于尾端，用于解耦温度影响 |
|
标准工作温度 (Standard Temp.) |
-20℃ - 85℃ |
适用于大多数工业和环境应用 |
|
耐高温选项 (High-Temperature Opt.) |
200°C /300 °C |
适用于高温环境监测 |
4. 光纤尾纤与连接 (Pigtail and Connection)
|
参数名称 (Parameter) |
规格 (Specification) |
备注 (Note) |
|
尾纤封装 (Pigtail Sheathing) |
0.9 mm 高分子材料 |
提供良好保护 |
|
尾纤温度范围 (Pigtail Temp. Range) |
标准：-20℃ - 85℃ |
可选耐高温 200°C /250 °C |
|
光纤接头 (Connector Type) |
FC/APC |
默认配置，可选配其它类型连接头 |
5. 主要应用领域 (Main Applications)
- 土木工程： 桥梁、隧道、大坝、高层建筑的应力应变及结构健康监测。
- 航空航天： 飞机结构、复合材料部件的载荷和变形测试。
- 铁路交通： 轨道、车辆的疲劳和应力监测。
- 能源领域： 风力发电机叶片、油气管道的监测。
- 科学研究与教学实验。
