〇、光纤光栅应变传感器与光纤光栅位移传感器、光纤光栅应力传感器、光纤光栅形变传感器的关系

光纤光栅应变传感器是光纤光栅传感器中最常见、应用最广泛的传感器,与光纤光栅位移传感器、光纤光栅应力传感器、光纤光栅形变传感器具有直接对应关系,因此具有相同的结构。

1、光纤光栅应变传感器与光纤光栅位移传感器的关系

光纤光栅位移传感器是大成永盛光纤光栅应变传感器的一种参量提取应用,其对应关系为:位移=总长度×应变。因此,光纤光栅位移传感器的结构与大成永盛光纤光栅应变传感器相同,区别在于,其出厂标定公式为长度与波长对应值。

2、光纤光栅应变传感器与光纤光栅应力传感器的关系

光纤光栅应力传感器是大成永盛光纤光栅应变传感器的一种计算应用,其对应关系为:被测物应力=被测物弹性模量×应变。因此,光纤光栅应力传感器的结构与大成永盛光纤光栅应变传感器相同,由于客户购买光纤光栅应力传感器后所测试材料不同,因此,其出厂标定公式为微应变与波长对应值。

3、光纤光栅应变传感器与光纤光栅形变传感器的关系

光纤光栅形变传感器并非一个准确的词汇,形变量可以用位移表示——此时对应产品为大成永盛光纤光栅位移传感器,也可以用应变来表示——此时对应产品为大成永盛光纤光栅应变传感器。

一、什么是光纤光栅应变传感器?FBG应变计的基本概念

光纤光栅应变传感器是采用布拉格FBG光纤光栅作为敏感原件,配合光纤光栅解调仪(FBG分析仪),和被测物体固定后进行应变测量、检测和监测的一种传感器。

光纤光栅应变传感器,又被称为FBG应变计。从产品分类上来说是属于光纤光栅传感器的一种,也是属于光纤传感器的一种;而从产品功能上来说,是属于应变传感器的一种。

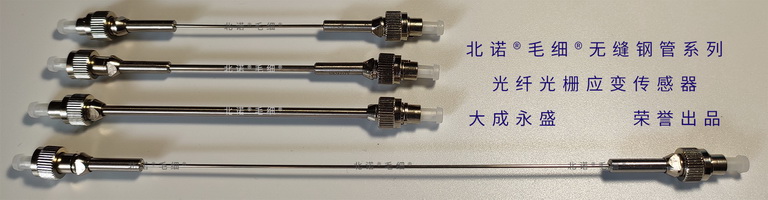

双端光纤光栅应变传感器实物图

二、光纤光栅应变传感器的分类

根据光纤光栅应变传感器封装材料的不同,光纤光栅应变传感器的量程也随之不同。

目前可可分为常规光纤光栅应变传感器——金属封装,最大量程2000με(微应变),大量程光纤光栅应变传感器——高分子材料封装,最大量程10000με(微应变),超大量程光纤光栅应变传感器——高分子材料与弹性体混合封装,最小量程大于10000με——形变量1%,典型量程100000με(微应变)——形变量10%、300000με(微应变)——形变量30%等类型。

根据光纤光栅应变传感器内封装FBG应变测点数量的不同,可分为单点光纤光栅应变传感器,多点光纤光栅应变传感器等类型。

根据光纤光栅应变传感器封装材料结构和布放工艺的不同,可分为管式光纤光栅应变传感器,片式光纤光栅应变传感器(表贴式光纤光栅应变传感器、表面式FBG应变计)等类型。

光纤光栅应变传感器还有很多其它的分类方法,大成永盛可以定制不同类型的光纤光栅应变传感器,在此不再赘述……

单端1米长光纤光栅应变传感器实物图

三、光纤光栅应变传感器的应变测量原理

光纤光栅应变传感器可用于应变和形变测量的原理如下:

光纤光栅和光纤光栅传感器基本原理之二,FBG传感工作原理图、原理公式—测温测力测应变原理

四、光纤光栅应变传感器的温度补偿原理

光纤光栅应变传感器在用于应变和形变测量的时候,需要排除温度的影响,这个过程被称为光纤光栅应变传感器的温度补偿,其原理如下:

光纤光栅应变传感器温度补偿的原理与方案

五、光纤光栅应变传感器的应用—土木工程用光纤光栅应变传感器

光纤光栅应变传感器是所有光纤传感器中应用最为广泛的一种,不但可以被广泛地应用于各种应变测量的环境,包括各种土木工程、桥梁隧道、建筑物、大型机械构件、边坡应用、基坑工程等领域的应变形变测量、检测和监测,而且是生产其它各种类型光纤光栅传感器的基础,其应用范围特别广泛,大成永盛在此不再赘述……。

六、光纤光栅应变传感器的结构

北京大成永盛科技有限公司生产的北诺®毛细®系列 光纤光栅应变传感器,可做不同种类的定制结构,其常规标准结构如下:

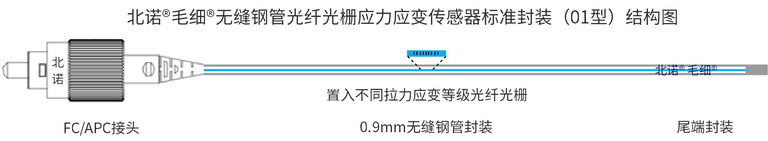

北诺®毛细®无缝钢管 单端光纤光栅应变传感器结构图
北诺®毛细®无缝钢管 单端光纤光栅应变传感器结构图

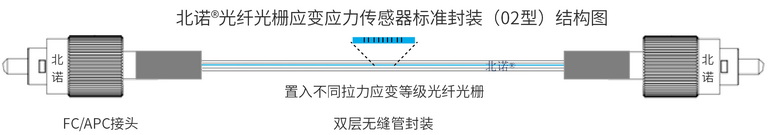

北诺®大量程光纤光栅应变传感器(FBG应变计)结构图(双端)
北诺®管式大量程光纤光栅应变传感器结构图(双端可串联)

七、光纤光栅应变传感器的量程

北京大成永盛科技有限公司生产的北诺®毛细®系列 光纤光栅应变传感器,其应变量程如下:

1、光纤光栅应变传感器-布拉格FBG应变计-金属封装量程1500με

2、大量程光纤光栅应变传感器-布拉格FBG应变计-金属保护量程10000με

3、大量程光纤光栅应变传感器-布拉格FBG应变计-金属保护量程30000με(定制后,最大可达50000με)

4、超大量程光纤光栅应变传感器-布拉格FBG应变计-10%至30%形变量

八、光纤光栅应变传感器的型号与参数

北京大成永盛科技有限公司生产的北诺®毛细®系列 光纤光栅应变传感器,采用了公司具有自主知识产权的“不锈钢无缝钢管封装技术”和“高分子材料封装技术”对FBG布拉格光纤光栅进行封装,型号众多。

其产品结构非常简单,既可以可以为单端结构,封装单点布拉格FBG光纤光栅,插入被测物进行应变测量;也可以是双端式结构,浸入或表贴后进行应变测量,同时实现串联后的多点准分布式应变测量。

大成永盛所设计的北诺®毛细®系列 光纤光栅应变传感器型号与参数详见相关具体产品介绍。

九、光纤光栅应变传感器的安装布放

大成永盛生产的北诺®毛细®系列 光纤光栅应变传感器,具有安装简单,布放灵活的特点,其安装布放主要有以下2种方式:

1、定制夹具打孔固定或焊接固定后安装布放。

2、定制基座基底材料粘贴布放。

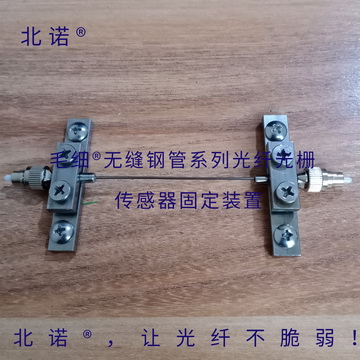

光纤光栅应变传感器安装夹具

十、表面光纤光栅应变传感器-曲面光纤光栅应变传感器

北京大成永盛科技有限公司可以根据客户的使用需求和传感器实际工作环境,定制光纤光栅应变传感器专用基座和夹具,实现光纤光栅应变传感器在被测物表面上的安装固定。

此时,北诺®光纤光栅应变传感器为表面光纤光栅应变传感器,或者表贴式光纤光栅应变传感器;也可粘贴布放于各种曲面,此时,北诺®光纤光栅应变传感器为曲面光纤光栅应变传感器;如果布置在管道表面,此时也可被称为光纤光栅管道应变传感器。

十一、光纤光栅应变传感器的选购要点

北京大成永盛科技有限公司生产的北诺®系列光纤光栅应变传感器种类丰富、型号众多,在您进行选购的时候要根据您的需求进行选择:

1、明确您需要测试的应变量程,确认了您需要的传感器的最大应变量程,就基本已经确认了您所用的FBG纤光栅应变传感器的结构。

2、明确您的应变测点数量,是单点还是多点应变测量,如果是多点应变测量,还要确认一条传感器所需要的FBG光纤光栅数量。

3、明确您的被测物长度,北诺®大量程光纤光栅应变传感器的长度都可以定制,定制长度从几厘米到几十米的范围。

3、明确您的传感器布放方法,确认了光纤光栅应变传感器的布放方法,以此确认是否需要定制相应的传感器夹具,北京大成永盛科技有限公司对各种应用所需光纤光栅应变传感器的定制都拥有丰富的经验。

十二、光纤光栅应变传感器的价格

在您向北京大成永盛科技有限公司提供了您所需要光纤光栅应变传感器的量程、测点数量、长度、布放方法等信息之后,大成永盛即可为您核算报价。
