北京大成永盛科技有限公司是一家专业的大量程光纤光栅应变传感器厂家,提供大量程FBG应变计标定方法、标定实验、实验报告、应变系数、标定函数等信息;大量程光纤光栅应变传感器品牌为“北诺、OFSCN、毛细、PEINO”等。

北京大成永盛科技有限公司生产的北诺®光纤光栅应变传感器(FBG应变计)在出厂时都会进行标定,并随货给出基本的光纤光栅传感器应变系数及温度系数(又称标定系数标定函数)。下面是量程为10000微应变的光纤光栅应变传感器出厂应变系数标定情况的简单说明:

目录:

一、光纤光栅应变传感器(FBG应变计)产品结构

二、光纤光栅应变传感器出厂测试报告-应变系数标定图

一、北诺®大量程光纤光栅应变传感器(FBG应变计)产品结构

北诺®大量程光纤光栅应变传感器(FBG应变计)采用高弹性高分子材料对光纤布拉格光栅(FBG)进行封装保护,该种封装属于管式封装。标准产品直径为2.0毫米,其整体结构及产品本体如下图1、2、3所示:

北诺®大量程光纤光栅应变传感器(FBG应变计)实物图——长度15厘米

图1——北诺®大量程光纤光栅应变传感器(FBG应变计)实物图——长度15厘米

北诺®大量程光纤光栅应变传感器(FBG应变计)实物图——单端型长度1米
图2——北诺®大量程光纤光栅应变传感器(FBG应变计)实物图——单端型长度1米
北诺®大量程光纤光栅应变传感器(FBG应变计)实物图——双端型长度1米
图3——北诺®大量程光纤光栅应变传感器(FBG应变计)实物图——双端型长度1米

其接头如下图4所示:

北诺®大量程光纤光栅应变传感器(FBG应变计)用高温光纤接头
图4


由于北诺®大量程光纤光栅应变传感器(FBG应变计)采用了独特的专利的高弹高分子管式封装结构,再经过我们特殊的工艺处理,因此具有安装方便、量程大、灵敏度高、准确度好以及体积小、重量轻、高抗拉、高抗压、耐高温、防水防潮等特点。

二、北诺®大量程光纤光栅应变传感器(FBG应变计)出厂测试报告——应变系数标定图

准确度高是我公司产品的生命线,这一特点可以从我们每条传感器出厂的测试报告中得到验证,详见下图所示:

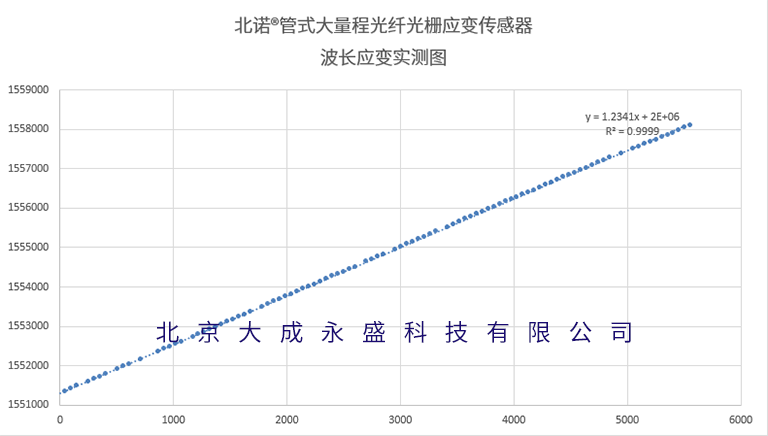

北诺®大量程光纤光栅应变传感器(FBG应变计)波长应变实测图

图5


上图5显示了某一条实际售出的北诺®大量程光纤光栅应变传感器(FBG应变计)应变系数(标定系数、标定函数)的实测图,该曲线显示了传感器波长变化与应变变化的对应关系。图中所用实验产品结构详见上图3,为双端型可串联的光纤光栅应变传感器,长度0.98米,预制2000με(微应变),标定至5500με(微应变)。

北诺®大量程光纤光栅应变传感器(FBG应变计)从材料分析,也可在250至300摄氏度高温下进行应变测量,不过由于时间紧张,暂未做该实验——回头做完实验再更新。

与图例不同,在正式出具的出厂报告中,我们还会给出具体的波长值和应变值,考虑到进行温度补偿的需求,我们也会同时给出传感器的温度系数,该标定系数可以被直接使用。

我们的理念是:“北诺®,让光纤不脆弱!”

声明:本公司系列产品多包含了包括商标和专利在内的多项知识产权,为推动行业发展和技术进步,北诺®毛细®系列无缝钢管光纤光栅传感器价格适中,鼓励大家正规渠道购买。未经授权,请勿仿制!
