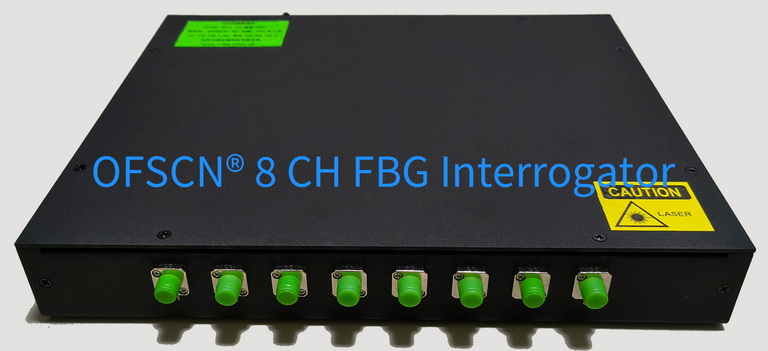

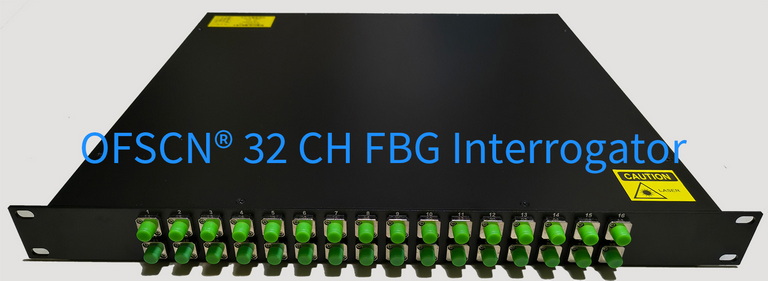

本产品为北京大成永盛科技有限公司配套高速高频光纤光栅解调仪;该光纤光栅解调仪适配大成永盛各种规格型号光纤光栅传感器(温度、应力、应变FBG sensor),具有端口密度可调(1、2、4、8、12、16通道),高速高刷新频率等特点;产品软硬件均为国产,管理系统可审查,安全可控;可替代进口MOI、LUNA等产品使用。
光纤光栅解调仪实物使用视频展示:
光纤光栅解调仪特色:
● 抗长期振动:2g
● 耐温范围广:0~50℃ / 20~65℃(可定制)
● 通讯接口便捷:RJ45(TCP/IP, Modbus), CAN

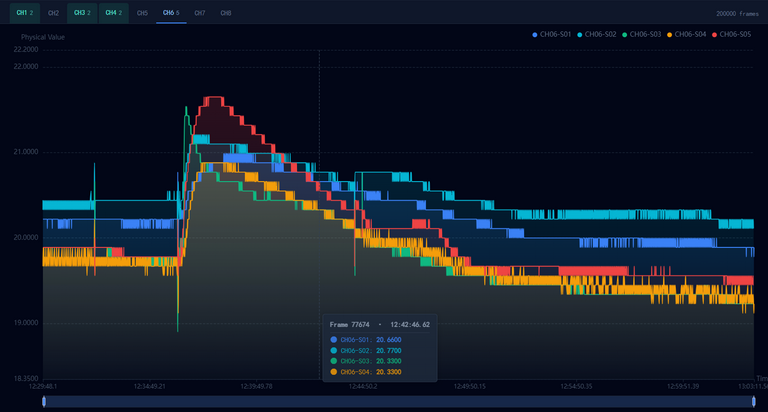

● 全集成:内置完整的基于Web的配置管理系统
光纤光栅解调仪应用:
● FBG/FP传感器检测和长期在线监测
● 基建、风机、设备:温度、应力、应变、结构损伤
光纤光栅解调仪(PN:FT16)抗长期振动,数据接口耐高压,耐温范围广,通讯接口灵活便捷,内置完整的基于Web的管理系统。
光纤光栅解调仪产品性能安全可靠,已在工程中成熟使用。
产品也可可以应用于桥梁、隧道、石油石化、电网电站、航海航空领域的温度、应变、压力、位移、振动、加速度等基于FBG或FP光纤传感器的物理量高精度测量。
参数 | 单位 | 最小值 | 最大值 |
光学参数 | |||
检测波长范围 | nm | 1525 | 1565 |
支持通道数 | CH | 16 (可定制2,4,8,12,16通道) | |
波长短期重复 | pm | 2 | |
波长绝对精度 | pm | +/- 5 | |
波长解调分辨率 | pm | 0.2 | |
动态范围 | dB | 20 | 40 |
接口 | FC/APC (可定制LC/ST/SC/E2000) | ||
电气与设备参数 | |||
扫描频率 | Hz | 1/5/10/20/50(可定制) | 100/200/500/1000(可定制) |
额定电压/电流 | V/A | 12/1、2、3 | |
设备尺寸 | mm | 246*220*43 (不含光纤适配器和安装底座) | |
设备重量 | KG | 2.2 | |
设备工作温度 | ℃ | 0或-20℃ | 50或65℃ |
设备工作湿度 | % | 10 | 95 |
管理与通讯 | |||
RJ45 | TCP/IP | ||
CAN | CANOpen,1M速率 | ||
管理系统 | Web管理,可配置和监测传感器和设备状态/APP管理可定制 B/S架构或C/S架构 |
