光纤光栅感温火灾探测器产品概述:
无缝钢管光纤光栅感温火灾探测器由光纤接头、全金属不锈钢无缝钢管和光纤光栅(FBG)/光纤光栅串(FBGs)封装组成,既可以是单端多点形式,也可以是双端可串联形式。配合光纤光栅火灾报警主机,即可构成光纤光栅感温火灾报警系统。
北诺®系列无缝钢管光纤光栅感温火灾探测器可直接浸入、埋入、探入、表贴、胶粘、捆绑到被测结构体内进行温度监测和火灾预警,特别适合交通隧道、石油、天燃气管道、化工、冶金、电力、消防、能源、仓储、军工、核工业等场所使用。
![]() |

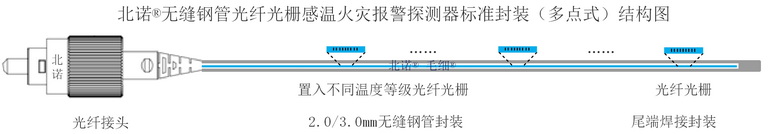

多点式光纤光栅感温火灾探测器(串式) |

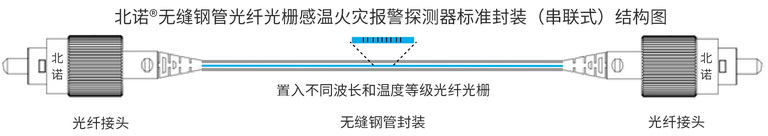

单点式双端光纤光栅火灾探测器(可串联) |
北诺®系列光纤光栅感温火灾探测器(火灾探头)采用了专利的封装方式和特色的封装材料(全金属),使得该产品具有灵敏度高、热传导快、准确度好以及体积小、重量轻、高抗拉、高抗压、耐高温、防水防潮、无可燃物、耐腐蚀等特点。
从原理和实测上来说,北诺®系列无缝钢管光纤光栅感温火灾探测器为通用型产品,不存在解调设备(报警主机)适配问题。
北诺®无缝钢管封装 光纤光栅感温火灾探测器产品图:
![]() |
短距离光纤光栅感温火灾探测器外观(长度范围:1米以内) |
![]() | ![]() |
中长距离单点/多点光纤光栅感温火灾探测器外观 (长度范围:1米至几十米) | 长距离多点光纤光栅感温火灾探测器外观 (长度范围:几十米至几百米) |
![]() |
双端光纤光栅感温火灾探测器外观(串联式) |
北诺®无缝钢管 光纤光栅感温火灾探测器总体概况:
品牌 | 北诺、PEINO、纽枫、OFSCN |
产品名称 | 无缝钢管光纤光栅感温火灾探测器 |
产品型号 | BNHJ-xFBG-SH100-01-FC/APC-100M(型号众多,仅为示例) |

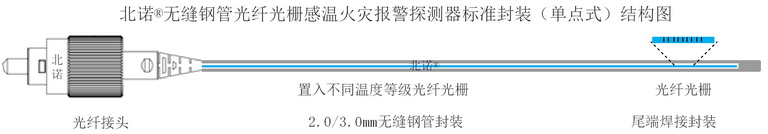

![]() | 产品结构: 预制光纤接头+2.0/3.0毫米不锈钢无缝钢管+单点/多点光纤光栅+尾端焊接/预制光纤接头 |
※长度范围 | 10厘米至数百米(具体长度需视库存而定) |
北诺®无缝钢管封装 光纤光栅感温火灾探测器所用FBG布拉格光纤光栅参数:
![]() | |

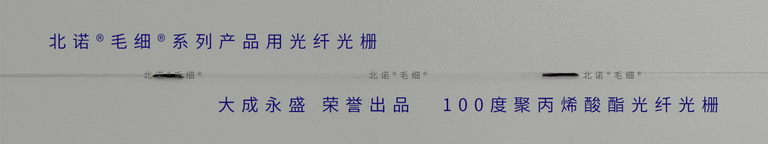

单点式光纤光栅 | |
![]() | |

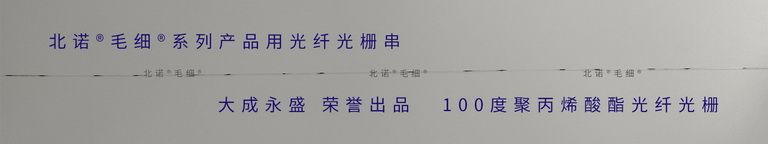

多点式光纤光栅串(阵列) | |
光纤类型 | 聚丙烯酸酯涂覆 |
光栅刻制方式 | 紫外光掩模板刻写 |
中心波长 | 常规1525nm至1565nm/客户指定波长 |
反射率 | 10%至99% |
※光纤光栅可选项 | 参数众多,需直接沟通 |

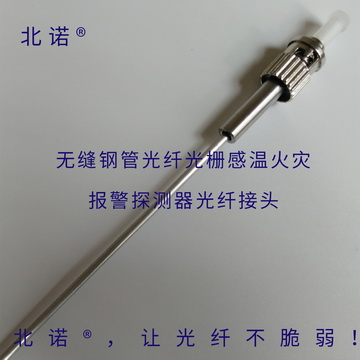

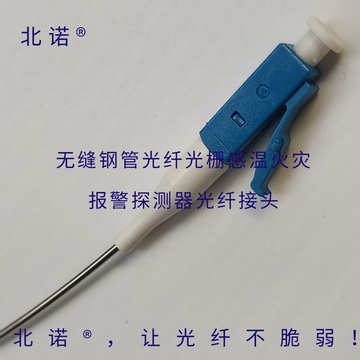

北诺®无缝钢管封装 光纤光栅感温火灾探测器所用光纤接头指标:
![]() | ![]() |
接头类型 | FC、ST、LC、SC等 | |
端面类型 | APC | PC |
插芯材料 | 陶瓷 | |
插入损耗 | <0.2db | <0.2db |
回波损耗 | >-60db | >-40db |
储存环境 | -40℃to+75℃ | |
工作环境 | -40℃to+85℃ | |
※光纤接头可选项 | FC、ST可选耐高温接头,可耐350度高温(视库存而定) |

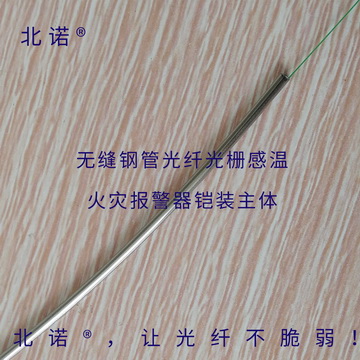

北诺®无缝钢管封装 光纤光栅感温火灾探测器所用铠装及尾端(仅单端产品):
![]() | ![]() |
火灾探测器铠装类型 | 北诺®毛细®无缝钢管光纤/光纤光栅传感器标准封装(02H、03H型) |
火灾探测器铠装直径 | 2.0mm、3.0mm/客户指定 |
火灾探测器用无缝钢管材质 | 304、316L不锈钢、耐高温合金、耐腐蚀合金等 |
火灾探测器用无缝钢管壁厚 | 常规0.2mm/0.3mm/客户指定 |
火灾探测器用无缝钢管重量 | 根据不同结构计算 |
火灾探测器抗拉强度 | 根据不同结构计算 |
火灾探测器抗侧压力 | 根据不同结构计算 |
火灾探测器抗压强度 | 根据不同结构计算 |

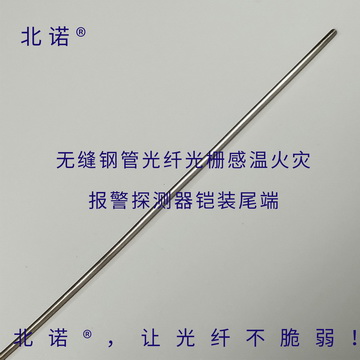

火灾探测器尾端封装形式 | 钎焊/高温焊接(仅单端产品) |
火灾探测器焊接材料 | 软钎焊料/硬钎焊料/相同材质不锈钢(仅单端产品) |
※铠装及尾端可选项 | 耐腐蚀方案等(视库存而定) |
