本产品为北京大成永盛科技有限公司生产的光纤光栅传感器配套安装固定卡具,可用于北诺®系列光纤光栅应力传感器、光纤光栅应变传感器,光纤光栅位移传感器,可串联的光纤光栅温度传感器、FBG线型感温火灾探测器等产品的安装固定;具有形变小、使用方便、安装灵活等特点,除常规螺钉安装以外,还可焊接、胶粘、绑扎安装。

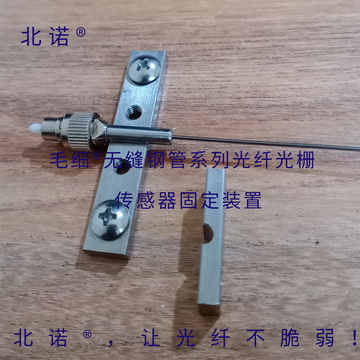

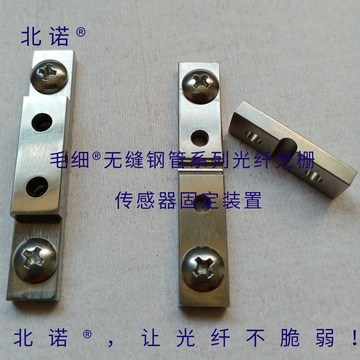

光纤光栅传感器安装固定卡具实物图

北诺®毛细®无缝钢管系列光纤光栅传感器的焊接和胶粘安装方式不再示范,其常规螺钉安装方法示例如下:

1、安装面清理与标记

首先把安装面清理干净,拿出长固定片放在待安装面上,用记号笔在两端的孔上做标记;用电钻在标记孔上开孔,填上胶塞,用锤子锤平。

把与长固定片接触的待安装面上打免钉胶(此步骤也可省略),把长固定片压上(注意长固定片孔要与胶塞孔重合),拧紧螺钉,待胶固化后进行下一步操作。

2、放置并固定光纤光栅传感器

光纤光栅传感器安装固定卡具施工图

把北诺®毛细®无缝钢管光纤光栅传感器的尾柄放在长固定片中间的半圆槽上,短固定片半圆槽压在传感器尾柄上。最后用螺丝固定紧,使北诺®毛细®无缝钢管光纤光栅传感器尾柄(靠近插芯的一侧)被两个固定片夹紧。

3、安装完成后的效果

光纤光栅传感器安装固定卡具完成图

按照同样方法固定北诺®毛细®无缝钢管光纤光栅传感器的另一端,完成安装。

4、安装过程中的注意事项

双端的北诺®毛细®无缝钢管光纤光栅传感器一般会在出厂时有一定的预制拉力,因此在安装固定过程中不需要再预制过多拉力,但也不能置入压力,因此在以上安装过程中需要尽量把光纤光栅传感器拉直固定。

如此,便能保证双端的北诺®毛细®无缝钢管光纤光栅传感器对于应变、应力、温度等物理量准确测量。
