无缝钢管封装的耐高温光纤跳线、耐低温光纤跳线、高强度光纤跳线

普通的光纤跳线能够适应多数情况下的传感和通信连接,但在很多特殊的环境——尤其是光纤光栅传感系统分布式光纤传感系统所在的恶劣环境里,会有高温,火焰,水下,高拉力,高压力,腐蚀性液体等挑战。此时,如果想要进行传感和通信的数据连接,就需要使用特殊的光纤跳线。

北京大成永盛科技有限公司是专业的耐高温光纤跳线、耐低温光纤跳线、高强度光纤跳线生产厂家,所生产的北诺®毛细®系列无缝钢管铠装光纤跳线,采用专利技术铠装生产制成。由于不锈钢无缝钢管的材料特性所致,该系列产品具有体积小、重量轻、高抗拉、高抗压、耐磨、防火、耐高温、防水防潮、无可燃物、耐腐蚀等特点。

可广泛应用于工业生产、电力、铁路、军工、航空、航天等领域的传感连接和通信连接。

恶劣环境传感通信用光纤跳线

loading...
恶劣环境传感通信用:耐高温光纤跳线、耐低温光纤跳线、高强度光纤跳线、防火光纤跳线、水下光纤跳线

光纤跳线配套光纤

loading...
传感通信用:耐高温光纤、耐低温光纤、普通光纤

光纤跳线配套光纤接头

loading...
传感通信用:耐高温光纤接头、耐低温光纤接头、传能光纤接头,FC、SC、LC、ST、SMA光纤接口(APC/PC)

高强度光纤跳线—高抗拉、高抗压—钢丝绳式毛细®无缝钢管铠装光纤线

本文重点介绍了北诺®钢丝绳式毛细®无缝钢管光纤跳线(02型、03型)高强度(高抗拉、高抗压)的特点,包括单模光纤跳线和多模光纤跳线产品。从理论上计算了该系列产品的抗拉强度、抗侧压强度和抗外压强度,提出了其由于高强度而带来的布线方便、使用灵活、结实耐用的优点。

一、高强度光纤跳线产品结构与特点

正如北京大成永盛科技有限公司官网所列,北诺®钢丝绳式毛细®无缝钢管光纤跳线(02型、03型)是北京大成永盛科技有限公司推出的两款工业级光纤跳线,其本体所用铠装拥有类似于钢丝绳的结构。

其中02型产品外径2.0毫米,为全金属结构,03型产品外径3.0毫米,在无缝钢管和绕包钢丝外还有聚乙烯护套层,该两款产品均可生产为单模光纤跳线或多模光纤跳线。其产品结构详见下图1、2:

北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线(02型)所用光缆结构

图1

北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线(03型)所用光缆结构
图2

北诺®钢丝绳式毛细®无缝钢管光纤跳线(02型、03型)产品均具有体积小、高强度(高抗拉、高抗压)、防水防潮、耐弯折、防鼠咬、防破坏等特点,其中02型产品由于其全金属的产品结构,同时具有防火的特点,既不燃烧也不助燃,完全没有可燃物。而03型光纤跳线则由于加入了聚乙烯护套,使得该产品有了耐磨的特点。

二、高强度光纤跳线的应用环境

北诺®钢丝绳式毛细®无缝钢管光纤跳线的应用场合主要在工业领域,可广泛应用于各种恶劣环境通信连接,工业环境系统连接、临时布线连接、光缆延长、狭小空间和极端环境设备连接,也可被用于高端家居布线。下面我们根据产品结构对其“高强度”的特点进行详细分析。

三、高强度光纤跳线的优点

确切的说,北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线(02型、03型)的高强度包含了高抗拉和高抗压两个特点,其中的高抗压则包括了抗内压、抗外压和抗侧压的能力。

同时满足高抗拉和高抗压两个特点的高强度铠装光纤跳线不但让光纤连接的施工变的无比轻松,而且极大的拓展了光纤线(铠装光纤跳线)的使用环境,并且延长了光纤线(铠装光纤跳线)在恶劣环境下的使用寿命。

北诺钢丝绳式毛细无缝钢管预制成端光缆(02型),SC 北诺钢丝绳式毛细无缝钢管光纤跳线(02型),FC
图3 图4

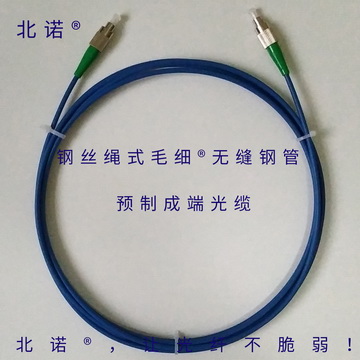

北诺钢丝绳式毛细无缝钢管预制成端光缆(03型),LC 北诺钢丝绳式毛细无缝钢管光纤跳线,FC
图5 图6


无论是北诺®钢丝绳式毛细®无缝钢管光纤跳线02型产品、还是03型产品,其产品结构内部均包裹了一层直径为1.0和0.9毫米的无缝钢管光单元,光单元内是一根G.652D单模光纤或G.657单模光纤(当然也可以更换其它种类的多模光纤)。

北诺®0.9毫米毛细®无缝钢管光单元结构

图7


相对于其小巧的体积来说,北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线(02型、03型)可以称得上是一款同等尺寸下的高强度铠装光纤跳线。

四、高强度光纤跳线到底有多结实——抗拉能力,抗压能力,抗侧压能力

它们的抗拉强度分别超过1500牛和1200N,如果换算成重量的话,相当于这根铠装光纤跳线能够分别吊起一个150公斤和120公斤重的物体,同时不会损坏里面的光纤。

它们的密封抗压强度超过150兆帕和200Mp,相当于地球上15,000米和20,000米深处水的压力。

它们的抗侧压力也就是压扁力都超过9000牛,你把它临时扔在地面上,可以经受汽车来回的碾压(我们曾经在别的产品中计算过,10厘米的铠装光纤跳线上(不含光纤接头部分),汽车轮胎所施加的压力最大是2000牛)。

上述指标集中在一款直径分别为2.0毫米和3.0mm的铠装光纤跳线上,已经可以称得上是一款高强度铠装光纤跳线了(高强度单模光纤跳线、高强度多模光纤跳线)。

五、高强度光纤跳线的施工与工程布放

有了这样的高强度,光缆连接线(铠装光纤跳线)的适用范围突然变得无比广阔,光纤线(铠装光纤跳线)的施工也突然变得无比轻松。

这样的抗拉能力和抗压能力,给人们进行光纤线(铠装光纤跳线)的铺设和布线带来了很大的方便。不同于传统室内光缆(铠装光纤跳线)小心翼翼的施工,你可以随意的拖,拽、拉。

你也可以把它沿室内地毯、室外墙角、墙边、砖缝、甚至是在混凝土地面上切割出来一条两毫米的缝,都可以进行布线。小巧的体积,配合良好的机械性能,使得它的使用范围得到极大的拓展。

成品的北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线(02型、03型)都已经提前处理好了光纤接头(FC、SC、ST、LC光纤接口),您只需确定好您所需要的长度,购买回去,就可以实现即插即用。

北诺钢丝绳式毛细无缝钢管预制成端光缆(03型)光纤接头,FC 北诺钢丝绳式毛细无缝钢管预制成端光缆(02型)光纤接头,LC
图8 图9


我们的理念是:“北诺®,让光纤不脆弱!”

声明:本公司系列产品多包含了包括商标和专利在内的多项知识产权,为推动行业发展和技术进步,北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线价格适中,鼓励大家正规渠道购买。未经授权,请勿仿制!
