钢丝绳式无缝钢管高强度铠装光纤跳线02型与03型异同分析

本文分析了两款北诺®钢丝绳式毛细®高强度无缝钢管铠装光纤跳线(02型和03型)的不同和相同之处(共性与区别),指出了两款高强度铠装光纤跳线的优势和优点,分析了其不同的适用环境。

相关产品:

北诺®毛细®钢丝绳式不锈钢无缝钢管光纤跳线(02型)

北诺®毛细®钢丝绳式不锈钢无缝钢管光纤跳线(03型)

一、北诺®钢丝绳式毛细®无缝钢管 高强度铠装光纤跳线02型与03型的优点


北诺®钢丝绳式毛细®无缝钢管光纤跳线02型与03型均为北京大成永盛科技有限公司推出的特种光缆连接线,同属北诺®毛细®系列,均为高强度光纤跳线,面向行业主要为工业互联网,可以广泛使用在各种恶劣的环境下,都具有高抗拉、高抗压、耐磨、防水防潮、防火阻燃、防鼠咬防破坏、布线简单方便等特点。

二、北诺®钢丝绳式毛细®无缝钢管 高强度铠装光纤跳线02型与03型的区别——应用比较

但两款高强度光纤跳线又有区别,区别之处如下:

 北诺钢丝绳式毛细无缝钢管光纤跳线(02型)平面结构  北诺钢丝绳式毛细无缝钢管光纤跳线(03型)平面结构

02型光纤跳线所用光缆

03型光纤跳线所用光缆


1、02型光纤跳线所用光缆外径为2.0毫米,03型光纤跳线所用光缆外径为3.0毫米。

2、02型光纤跳线所用光缆材料从外到内分别为0.5毫米镀锌钢丝、0.18毫米304无缝钢管、G652D光纤。03型光纤跳线所用光缆材料从外到内分别为0.75毫米聚乙烯、0.3毫米316L不锈钢丝、0.18毫米316L无缝钢管、G657A光纤。

3、02型光纤跳线所用光缆外观为全金属,完全防火不燃烧,本质上为耐火光缆,03型光纤跳线所用光缆外观更接近传统光缆,外护套也可采用低烟无卤防火阻燃材料。

4、02型光纤跳线所用光缆使用时需要注意其外铠会导电。

5、02型光纤跳线所用光缆抗拉能力强于03型光缆,计算达到1500N(约150公斤重物所对应的力),03型光纤跳线所用光缆相对较弱,只有1000N(约100公斤重物所对应的力)。

6、03型光纤跳线所用光缆抗压能力强于02型光缆,计算达到200MP,02型光纤跳线所用光缆只有150MP,但两者都很强(参考值:家用自来水水压约0.14MP)。

7、02型光纤跳线所用光缆手感较硬,布线时有卷曲应力,不易完全拉直。03型光纤跳线所用光缆手感很好,柔软程度更接近传统铠装光缆,更易于布线。

8、03型光纤跳线所用光缆耐腐蚀能力显著强于02型光缆,如使用环境中有明显的酸、碱、硫化氢等腐蚀性物质,则一定要选用03型光缆。

9、03型光纤跳线所用光缆所用光纤为耐弯光纤,弯折性能要好于02型光纤跳线所用光缆。

10、02型光纤跳线售价比03型光纤跳线更贵,这是由于其生产加工难度更高,因此要耗费更多人工。

附图1:北诺®钢丝绳式毛细®无缝钢管光缆(02)

北诺钢丝绳式毛细无缝钢管预制成端光缆(02型)纵向结构

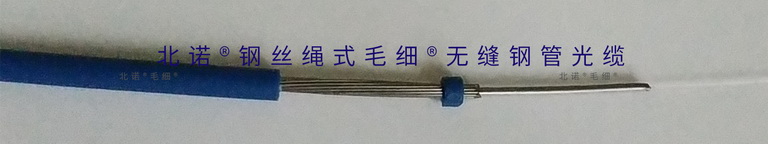

附图2:北诺®钢丝绳式毛细®无缝钢管光缆(03)

北诺钢丝绳式毛细无缝钢管预制成端光缆(03型)纵向结构
02型铠装光纤跳线(预制成端光缆) 03型铠装光纤跳线(预制成端光缆)

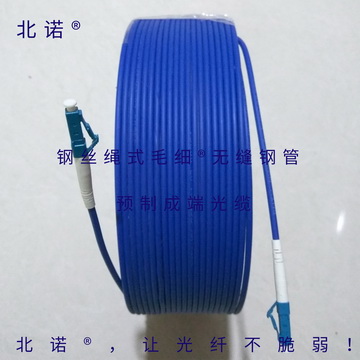

北诺钢丝绳式毛细无缝钢管铠装光纤跳线(02型)实物图 北诺钢丝绳式毛细无缝钢管铠装光纤跳线(03型)实物图
