无缝钢管封装的耐高温光纤跳线、耐低温光纤跳线、高强度光纤跳线

普通的光纤跳线能够适应多数情况下的传感和通信连接,但在很多特殊的环境——尤其是光纤光栅传感系统分布式光纤传感系统所在的恶劣环境里,会有高温,火焰,水下,高拉力,高压力,腐蚀性液体等挑战。此时,如果想要进行传感和通信的数据连接,就需要使用特殊的光纤跳线。

北京大成永盛科技有限公司是专业的耐高温光纤跳线、耐低温光纤跳线、高强度光纤跳线生产厂家,所生产的北诺®毛细®系列无缝钢管铠装光纤跳线,采用专利技术铠装生产制成。由于不锈钢无缝钢管的材料特性所致,该系列产品具有体积小、重量轻、高抗拉、高抗压、耐磨、防火、耐高温、防水防潮、无可燃物、耐腐蚀等特点。

可广泛应用于工业生产、电力、铁路、军工、航空、航天等领域的传感连接和通信连接。

恶劣环境传感通信用光纤跳线

loading...
恶劣环境传感通信用:耐高温光纤跳线、耐低温光纤跳线、高强度光纤跳线、防火光纤跳线、水下光纤跳线

光纤跳线配套光纤

loading...
传感通信用:耐高温光纤、耐低温光纤、普通光纤

光纤跳线配套光纤接头

loading...
传感通信用:耐高温光纤接头、耐低温光纤接头、传能光纤接头,FC、SC、LC、ST、SMA光纤接口(APC/PC)

普通光纤跳线,铠装光纤跳线,无缝钢管光纤跳线有什么不一样——对比和区别

本文解释了光纤跳线,铠装光纤跳线和无缝钢管光纤跳线的概念,给出了三种光纤跳线的典型实物图,重点介绍了北京大成永盛科技有限公司生产的北诺®毛细®无缝钢管铠装光纤跳线并简单分析了其优点。

相关产品:

北诺®毛细®钢丝绳式不锈钢无缝钢管光纤跳线(02型)

北诺®毛细®钢丝绳式不锈钢无缝钢管光纤跳线(03型)

北诺®工业级毛细®无缝钢管隐形光纤跳线

北诺®100摄氏度毛细®不锈钢无缝钢管耐高温光纤跳线

北诺®180摄氏度毛细®不锈钢无缝钢管耐高温光纤跳线

北诺®400摄氏度毛细®不锈钢无缝钢管耐高温光纤跳线(耐低温)


1. 普通光纤跳线


光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;只有一端装有插头则称为光纤尾纤。

光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光传输设备和配线架之间,也会用于光终端设备和光纤面板之间的连接。

光纤跳线中心是光传播的玻璃芯(光纤),根据光纤跳线所包裹的光纤类型不同,光纤跳线既可以是单模,也可以是多模。

多模光纤跳线内是多模光纤,纤芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤跳线内是单模光纤,纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。

典型的普通光纤跳线常见外径为2.0毫米和3.0mm,外观如下图1所示:

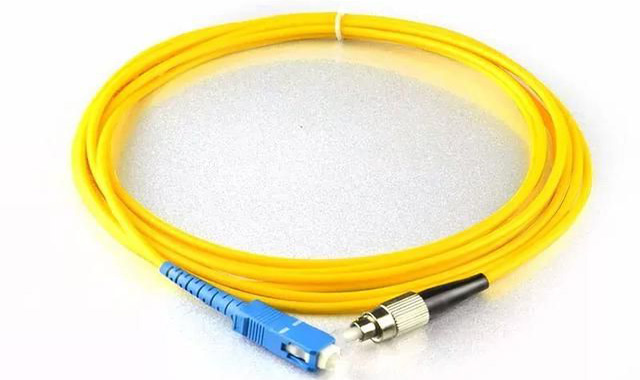

普通光纤跳线实物图
图1


2. 普通铠装光纤跳线

铠装光纤跳线结构和普通光纤跳线类似,但比普通光纤跳线更结实耐磨。一般来说,铠装光纤跳线所用光缆比普通光纤跳线增加了一层微小口径螺旋状绕包钢管,该绕包钢管并无密封作用,但能增加光纤跳线的抗拉强度和抗压强度。典型的铠装光纤跳线常见外径为2.0毫米和3.0mm。

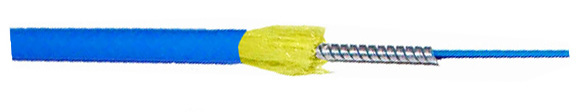

 普通铠装光纤跳线所用光缆结构
图2


3. 无缝钢管光纤跳线

无缝钢管光纤跳线则是一种全新结构的铠装光纤跳线,该种光纤跳线由北京大成永盛科技有限公司开发和生产,品牌为北诺®和毛细®。

由于采用了不锈钢无缝钢管这种材料来作为光纤跳线的铠装护套,因此光纤跳线又细又结实,不但强度高,而且高抗拉,高抗压,防水,防潮,防火不燃烧,耐高温,耐腐蚀,防破坏,防鼠咬,甚至防狗咬。

下图3、4为:北诺®毛细®无缝钢管铠装光纤跳线(耐高温、耐低温),常规产品直径0.9毫米,最小产品直径0.6mm,目前做到的最大工作温度范围为:零下269℃至零上400摄氏度。

北诺®毛细®无缝钢管铠装光纤跳线FC光纤接口(直径0.6和0.9毫米)(耐高温、耐低温) 北诺®毛细®无缝钢管铠装光纤跳线光缆结构(直径0.6和0.9毫米)(耐高温、耐低温)
图3 图4


下图5、6为:北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线(高抗拉,高抗压),常规产品直径2.0毫米。耐拉超过1500N(牛)。

北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线LC光纤接口 北诺®钢丝绳式毛细®无缝钢管铠装光纤跳线所用光缆结构
图5 图6


北诺®毛细®系列无缝钢管铠装光纤跳线根据应用环境和应用行业的不同,开发出了多种不同的结构,并且支持定制开发。

我们的理念是:“北诺®,让光纤不脆弱!”
