毛细®无缝钢管光纤跳线究竟能有多细——常规0.9毫米,最细0.6mm

本文从理论上分析回答了毛细®无缝钢管光纤跳线的最小直径(尺寸)问题,解释了确定其最小尺寸和最小体积的理论依据,同时给出了部分毛细®光纤跳线的实物图。

光纤跳线的粗细主要取决于生产光纤跳线所用的光缆,因此,在回答毛细®无缝钢管光纤跳线究竟能有多细这个问题前,我们先要分别了解光纤、光缆的概念以及常用光缆、光纤的尺寸。

按照普遍认同的概念:光纤是一种可以传输光束的细而柔软的介质,由于其脆弱性,因此多数光纤在使用前必须由多层保护结构进行包覆保护,包覆后的缆线即被称为光缆。

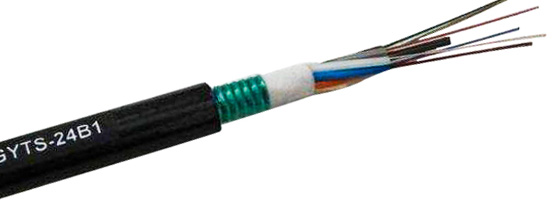

直径12毫米的GYTS光缆

图1


从上述光纤光缆的概念来看,毛细®光缆若能被称为光缆,则至少应该包含一根光纤,和一层强而有力的保护。如果采用传统的光缆结构,如上图1所示,则其直径一般都在8毫米以上,这显然不够细。

在有些特殊的情况下,人们必须使用小尺寸的光纤跳线,于是采用了在紧包光纤上直接做光纤接头的方式,减小光纤跳线的尺寸,其结构如下图图2所示。这样做出来的光纤跳线,由于没有采用相应的光缆结构对光纤进行保护(紧包光纤依然只是光纤),也没有解决光纤脆弱的问题。因此,其光纤跳线只有实验室做实验的价值,没有工程和日常工作实际使用的价值,这样的实验室光纤跳线直径为0.9毫米或0.6毫米。

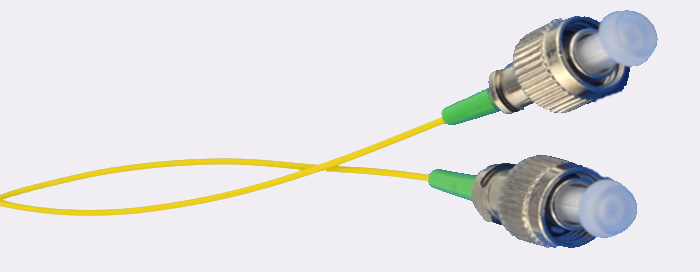

0.9毫米直径的紧包光纤跳线

图2


北京大成永盛科技有限公司采用不锈钢无缝钢管封装光纤光栅和光纤,在发明了毛细®光纤光栅传感器和毛细®光纤传感器的同时,发明了毛细®光纤跳线。详见下图3、4所示:

北诺®毛细®无缝钢管铠装光纤跳线光纤接头(直径0.6和0.9毫米)(耐高温、耐低温) 北诺®毛细®无缝钢管铠装光纤跳线光缆结构(直径0.6和0.9毫米)(耐高温、耐低温)
图3 图4


上图3、4所示为北京大成永盛科技有限公司生产的直径0.9毫米的毛细®无缝钢管光纤跳线,那么它的值极限最小尺寸是多少呢?

我们都知道的是,普通光纤直径为255微米,也即0.255毫米。我们假设毛细®光缆的外护套层壁厚为150微米,也即0.15毫米,在不考虑光纤和外护套间隙的情况下,该毛细®光纤跳线直径的极限尺寸为550微米(光纤直径+2×光缆壁厚),也即0.55毫米。该尺寸是北京大成永盛科技有限公司认定的采用普通光纤生产的可用毛细®光缆的极限尺寸。目前,大成永盛所生产的北诺®系列毛细®光缆直径为600微米,也即0.6毫米,已作为基本光单元用于毛细®光纤跳线、毛细®光纤传感器和毛细®光纤光栅传感器的生产。详见下图图5:

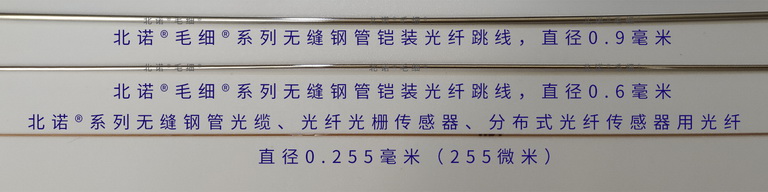

0.9毫米直径的毛细®光缆、0.6毫米直径的毛细®光缆和0.255毫米直径的光纤尺寸对比

图5


除了普通光纤,我们能够接触到的光纤还有可用于特种领域的细径光纤。细径光纤以聚酰亚胺涂覆的高温光纤最为典型,其直径为155微米,也即0.155毫米,同样地我们假设毛细®光缆的外护套层壁厚为150微米,也即0.15毫米,在不考虑光纤和外护套间隙的情况下,该毛细®光缆直径的极限尺寸为455微米,也即0.455毫米,取整约合0.5毫米。

北京大成永盛科技有限公司曾经在实验室采用聚酰亚胺微管试穿的方式得到过一段直径为0.3毫米的毛细®光缆(该款聚酰亚胺微管壁厚很薄,只有5微米),不过由于其外护套材料特性缺陷所致(非常脆,高温下一碰就碎——不符合本文光缆强而有力保护的定义),该种尺寸的毛细®光缆缺少实际应用价值,没有投入生产。下图图6即我们当时的聚酰亚胺毛细®光缆照片。

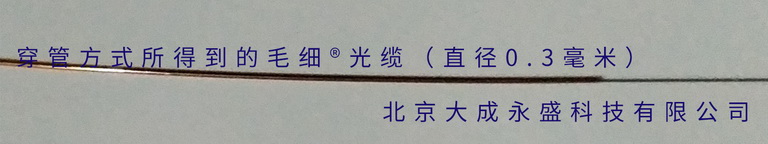

0.3毫米直径的毛细®光缆

图6


结论:由以上分析可知,北诺®毛细®系列光纤跳线的极限直径为200微米,也即0.2毫米;目前实际生产的可用毛细®光纤跳线直径为600微米,也即0.6毫米。

声明:毛细®品牌为北京大成永盛科技有限公司依法取得的商标,在相关产品上,我们首先提出了其毛细®概念,毛细®二字在此具有排它性。未经授权,请勿使用!

我们的理念是:“北诺®,让光纤不脆弱!”

声明:本公司系列产品多包含了包括商标和专利在内的多项知识产权,为推动行业发展和技术进步,北诺®毛细®系列无缝钢管光纤光栅传感器产品价格适中,鼓励大家正规渠道购买。未经授权,请勿仿制!
