北京大成永盛科技有限公司是一家专业的350℃光纤光栅温度传感器厂家,提供350℃光纤光栅温度传感器标定方法、标定实验、实验报告、温度系数、标定函数等信息;350℃光纤光栅温度传感器品牌为“北诺、OFSCN、毛细、PEINO”等。

北京大成永盛科技有限公司生产的北诺®350摄氏度毛细®无缝钢管光纤光栅温度传感器(FBG温度计)在出厂时都会进行标定,并随货给出基本的光纤光栅传感器温度系数(又称标定系数或标定函数)。下面是该产品标定情况的简单说明:

目录:

一、飞秒光纤光栅温度传感器产品结构

二、飞秒光纤光栅温度传感器出厂测试报告-标定温度系数

一、北诺®350摄氏度毛细®无缝钢管 飞秒光纤光栅温度传感器产品结构

北诺®350摄氏度毛细®无缝钢管光纤光栅温度传感器(FBG温度计)采用全金属的封装方式对光纤光栅(FBG)进行保护,标准产品直径为2.0毫米,三层金属管嵌套结构,封装一根耐高温飞秒光纤光栅(Femtosecond FBG),其整体结构及产品本体如下图1、2、3所示:

短段北诺®毛细®无缝钢管光纤光栅传感器(应力/应变/温度)实物图

图1

长段北诺®毛细®无缝钢管光纤光栅温度传感器实物图 北诺®毛细®无缝钢管光纤光栅传感器本体

图2

图3


其接头和尾端如下图4、5所示:

北诺®毛细®无缝钢管光纤光栅传感器接头 北诺®毛细®无缝钢管光纤光栅传感器尾端

图4

图5


由于北诺®350摄氏度毛细®无缝钢管光纤光栅温度传感器(FBG温度计),采用了独特的不锈钢无缝钢管专利封装技术,再经过我们特殊的工艺处理,因此具有灵敏度高、热传导快、准确度好以及体积小、重量轻、高抗拉、高抗压、耐高温、防水防潮、无可燃物、耐腐蚀等特点。

二、北诺®350摄氏度毛细®无缝钢管 飞秒光纤光栅温度传感器出厂测试报告——温度系数标定图

准确度高是我公司产品的生命线,这一特点可以从我们每条传感器出厂的测试报告中得到验证,详见下图所示:

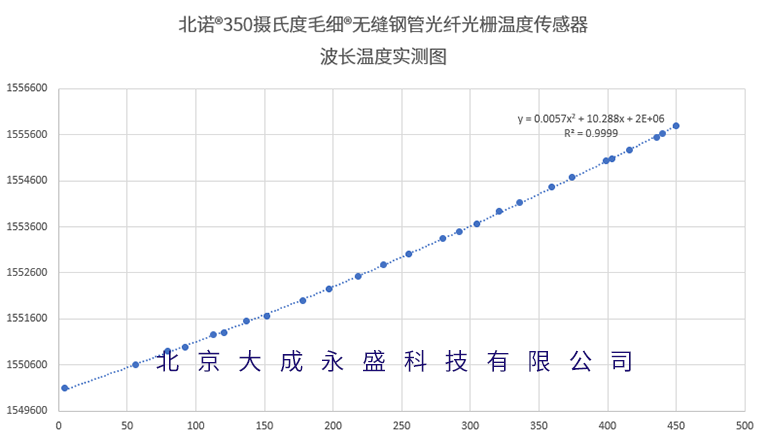

北诺®毛细®350摄氏度无缝钢管光纤光栅温度传感器波长温度标定图

图6


上图6显示了某一条实际售出的北诺®350摄氏度毛细®无缝钢管光纤光栅温度传感器标定系数(标定函数)的实测图,该曲线显示了传感器波长变化与温度变化的对应关系。由于本传感器可以被使用到更高温度,因此我们提供了该产品室温至450摄氏度的标定,标定温度间隔约30摄氏度(不严格)。

与图例不同,在正式出具的出厂报告中,我们还会给出具体的波长值和温度值。对于一般要求的温度测量来说,该标定系数可以被直接使用。

每一条北诺®350摄氏度毛细®无缝钢管光纤光栅温度传感器都有着唯一的一个标定系数(标定函数),该系数(函数)由北京大成永盛科技有限公司质检部门测试给出,并记录于公司官网以备客户随时查询。以我们的经验来看,其二项式R平方值基本都能做到0.9995以上。

我们的理念是:“北诺®,让光纤不脆弱!”

声明:本公司系列产品多包含了包括商标和专利在内的多项知识产权,为推动行业发展和技术进步,北诺®毛细®系列无缝钢管光纤光栅传感器价格适中,鼓励大家正规渠道购买。未经授权,请勿仿制!
